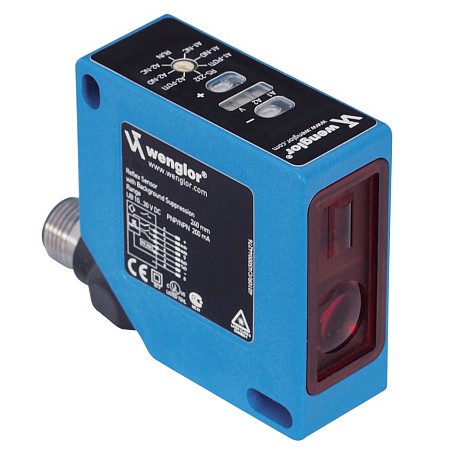

漫反射傳感器帶背景抑制功能CP70QXVT80

產品品牌：德國威格勒 WENGLOR
產品優勢：漫反射傳感器帶背景抑制功能CP70QXVT80CMOS行不受材料、色彩和亮度影響的切換點切換遲滯小高精度的操作距離該傳感器采用高分辨率CMOS線性陣列和DSP
服務熱線：13802371696,13902699410

漫反射傳感器帶背景抑制功能

CP70QXVT80

CMOS行
不受材料、色彩和亮度影響的切換點
切換遲滯小
高精度的操作距離

該傳感器采用高分辨率CMOS線性陣列和DSP技術工作并借助測量角度確定距離。通過這樣，能夠確定材料、顏色和亮度相關的開關點偏差。
存在兩個獨立的切換輸出端可用，能夠以10 ms為梯度為其設置兩個切換閾值和一個吸合或脫扣時間延遲值。
通過RS-232接口，既可以激活傳感器功能，又可以輸出值。

光學數據

探測范圍	660 mm
設置范圍	60...660 mm
切換遲滯	< 1 %
光線類型	激光（紅）
波長	655 nm
使用壽命(Tu = +25 °C)	100000 h
激光等級(EN 60825-1)	2
最大允許的外部光線	10000 Lux
光斑直徑	參見表 1

電氣數據

供電電壓	10...30 V DC
電流消耗(Ub = 24 V)	< 50 mA
切換頻率	250 Hz
響應時間	< 2 ms
吸合/脫扣時間延遲(RS-232)	0...1 s
溫度偏差	< 50 μm/K
溫度范圍	-25...60 °C
轉換輸出端數量	2
切換輸出端壓降	< 1,5 V
切換輸出端切換電流	200 mA
抗短路	是
反極性保護	是
示教模式	HT,VT,TP
傳輸率	38400 Bd
防護類別	III

機械數據

調整方式	示教屏
外殼材料	塑料
防護等級	IP67
接口類型	M12 × 1；8針

輸出功能

錯誤輸出端	是
可編程的PNP/NPN/推挽式	是
可切換的常閉/常開觸點	是
RS-232接口	是

表1

探測距離	60 mm	660 mm
光斑大小	0,6 × 2,5 mm	3 × 8 mm

接線圖

操作面板

01 = 切換狀態指示器
03 = 錯誤指示器
07 = 旋轉開關
24 = 加號鍵
25 = 減號鍵

標定尺寸圖

尺寸（單位：毫米，1 毫米= 0.03937 英寸）

1 = 發送二極管
2 = 接收二極管

補充的產品

保護殼套裝ZSP-NN-02

保護殼套裝ZSV-0x-01

接口電纜S232W3

其他型號

型號	覆蓋范圍	外形	光源
CP25QXVT80	240 mm	50 × 50 × 20 mm	激光（紅）
CP70QXVT80	660 mm	50 × 50 × 20 mm	激光（紅）
HB03PBT7	30 mm	M8 × 1	紅光
HB03PBT7K	30 mm	M8 × 1	紅光
HB03PDT7K	30 mm	M8 × 1	紅光
HD11PA3	120 mm	M18 × 1	紅光
HD11PC3	120 mm	M18 × 1	紅光
HD11PCV3	120 mm	M18 × 1	紅光
HD12NCT3	120 mm	M18 × 1	紅光
HD12PCT3	120 mm	M18 × 1	紅光
HK12NA	120 mm	32 × 16 × 12 mm	紅光
HK12NA7	120 mm	32 × 16 × 12 mm	紅光
HK12PA	120 mm	32 × 16 × 12 mm	紅光
HK12PA7	120 mm	32 × 16 × 12 mm	紅光
HK12PB8	120 mm	32 × 16 × 12 mm	紅光
HK12PCT7	120 mm	32 × 16 × 12 mm	紅光
HK12PD8	120 mm	32 × 16 × 12 mm	紅光
HM24PA2	150 mm	54.5 × 27 × 16 mm	紅光
HM24PCT2	150 mm	54.5 × 27 × 16 mm	紅光
HN22NA3	200 mm	76 × 32.5 × 18 mm	紅光
HN22PA	200 mm	76 × 32.5 × 18 mm	紅光
HN22PA3	200 mm	76 × 32.5 × 18 mm	紅光
HN22PBV3	200 mm	76 × 32.5 × 18 mm	紅光
HN24PA3	150 mm	76 × 32.5 × 18 mm	紅光
HN33PA	300 mm	76 × 32.5 × 18 mm	紅光
HN33PA3	300 mm	76 × 32.5 × 18 mm	紅光
HN33PBV3	300 mm	76 × 32.5 × 18 mm	紅光
HN55PA3	500 mm	76 × 32.5 × 18 mm	紅光
HN55PBV3	500 mm	76 × 32.5 × 18 mm	紅光
HN70PA3	700 mm	76 × 32.5 × 18 mm	紅外線
HO08PA	80 mm	M12 × 1	紅光
HO08PA3	80 mm	M12 × 1	紅光
HR12PCT2	120 mm	56.5 × 26 × 24 mm	紅光
HT77PA3	1500 mm	81 × 75 × 34 mm	紅外線
HT77PBV3	1500 mm	81 × 75 × 34 mm	紅外線
HT80PA3	800 mm	81 × 75 × 34 mm	紅光
HT80PBV3	800 mm	81 × 75 × 34 mm	紅光
HW11PA3	120 mm	M18 × 1，彎型	紅光
HW11PCV3	120 mm	M18 × 1，彎型	紅光
HW12PCT3	120 mm	M18 × 1，彎型	紅光
OCP162P0150P	40...160 mm	50 × 50 × 30 mm	激光（紅）
OCP242X0135	240 mm	50 × 50 × 20 mm	激光（紅）
OCP352P0150P	50...350 mm	50 × 50 × 30 mm	激光（紅）
OCP662P0150P	60...660 mm	50 × 50 × 30 mm	激光（紅）
OCP662X0080	660 mm	50 × 50 × 20 mm	激光（紅）
OCP662X0135	660 mm	50 × 50 × 20 mm	激光（紅）
OCP801P0150P	30...80 mm	50 × 50 × 30 mm	激光（紅）
OHD202A0103	200 mm	M18 × 1	紅光
OHM152B0002	150 mm	54.5 × 27 × 16 mm	激光（紅）
OHN252B0003	250 mm	76 × 32.5 × 18 mm	激光（紅）
OHP102B0003	100 mm	50 × 50 × 20 mm	激光（紅）
OHP551B0003	55 mm	50 × 50 × 20 mm	激光（紅）
OYK801A0107	80 mm	32 × 16 × 12 mm	激光（紅）
YD24NA3	150 mm	M18 × 1	激光（紅）
YD24PA3	150 mm	M18 × 1	激光（紅）
YD24PBV3	150 mm	M18 × 1	激光（紅）
YK12NA7	120 mm	32 × 16 × 12 mm	激光（紅）
YK12PA7	120 mm	32 × 16 × 12 mm	激光（紅）
YK12PB8	120 mm	32 × 16 × 12 mm	激光（紅）
YM22PA2	200 mm	54.5 × 27 × 16 mm	激光（紅）
YM22PBV2	200 mm	54.5 × 27 × 16 mm	激光（紅）
YM22PCT2	200 mm	54.5 × 27 × 16 mm	激光（紅）
YN33PA3	300 mm	76 × 32.5 × 18 mm	激光（紅）
YN33PBV3	300 mm	76 × 32.5 × 18 mm	激光（紅）
YN44PA3	400 mm	76 × 32.5 × 18 mm	激光（紅）
YN44PBV3	400 mm	76 × 32.5 × 18 mm	激光（紅）
YO11PA3	100 mm	M12 × 1	激光（紅）
YP05PA3	55 mm	50 × 50 × 20 mm	激光（紅）
YP05PBV3	55 mm	50 × 50 × 20 mm	激光（紅）
YP09PA3	100 mm	50 × 50 × 20 mm	激光（紅）
YP09PBV3	100 mm	50 × 50 × 20 mm	激光（紅）
YR24PCT2	150 mm	56.5 × 26 × 24 mm	激光（紅）
YW24NA3	150 mm	M18 × 1，彎型	激光（紅）
YW24PA3	150 mm	M18 × 1，彎型	激光（紅）
