optex/奧泰斯

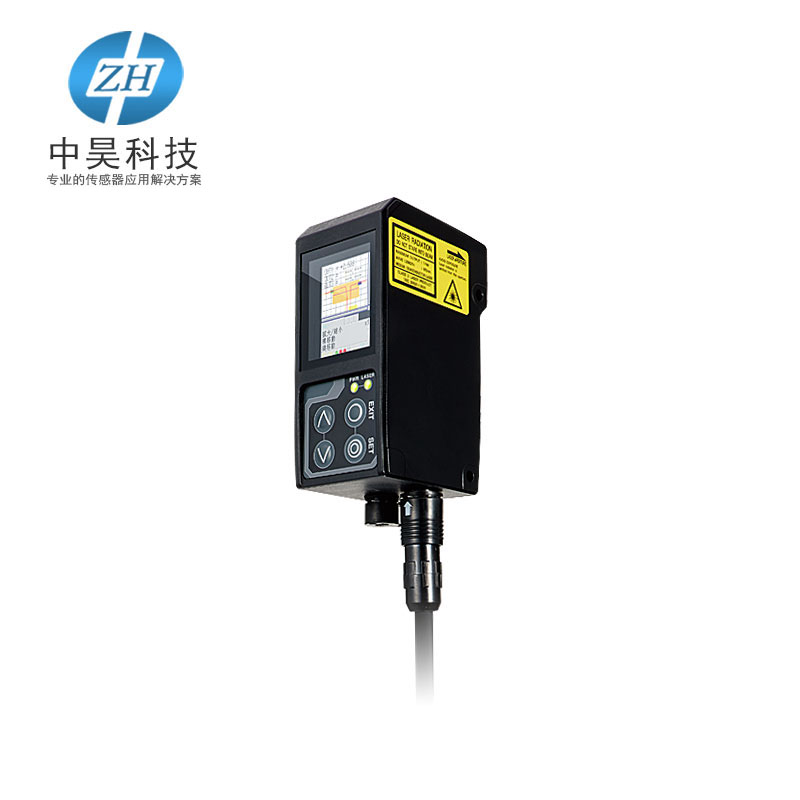

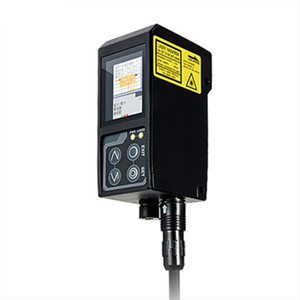

2D形狀測量激光位移傳感器LS系列

2D形狀測量激光位移傳感器LS系列

  • 產品品牌:奧泰斯 OPTEX
  • 產品優勢:1,2D形狀測量傳感器,形狀測量的技術革新
    2,線性精度±0.1%F.S.
    3,采樣周期0.5ms (最快)
    4,凌駕于低成本的二維測量的傳感器
  • 服務熱線:13802371696,13902699410

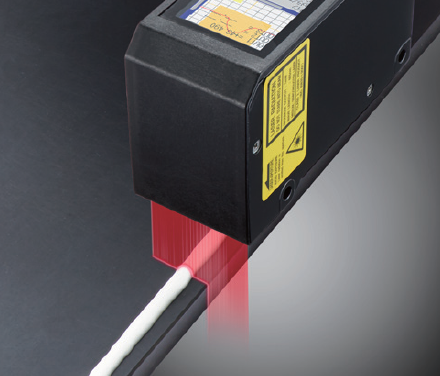

 激光位移傳感器




激光2D形狀測量,高精度,高分辨

在自動化的制造生產線上,對零部件的外觀檢查、原材料的品質管理都有嚴格的要求。OPTEX奧泰斯針對以往的點激光位移傳感器、機器視覺等產品解決不了的檢測領域,推出的二維測量的激光位移傳感器LS系列。

新一代的激光2D形狀測量傳感器,實現了高精度、高速、超高性價比,開拓了零部件檢測的新領域。




 激光位移傳感器技術特性

● 獨特的高速、小型、低價格的形狀測量傳感器

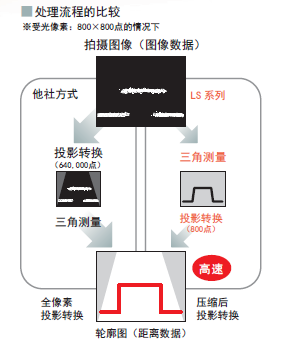

  通過對拍攝畫像進行投影轉換后,演算處理并轉換成距離數據,實現高度和寬度的測量。

  與其他公司全像素投影轉換的產品相比,采用獨特的三角測量后投影轉換的方式,

  大幅壓縮了數據處理量,實現高速測定。LS 系列二維測量傳感器實現了小型、高集成、低成本。

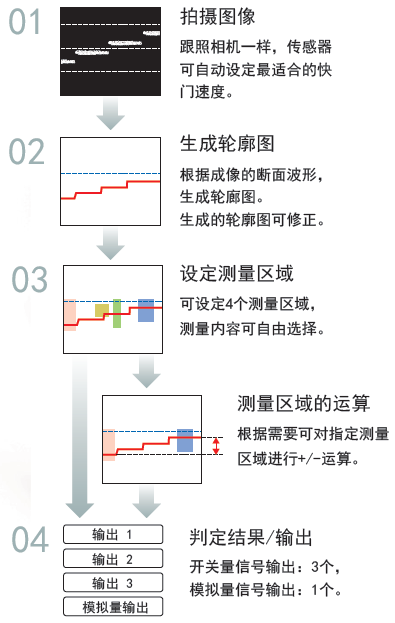

● 設定簡單

   LS系列,通過拍攝圖像生成輪廓圖、測量區域的設定/運算、

   判定結果/輸出,4個步驟就可以完成設定。

 激光位移傳感器設定簡單

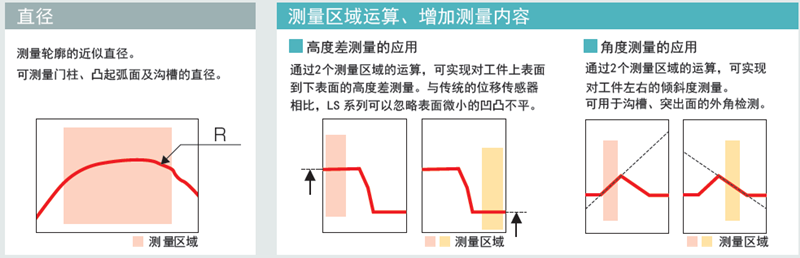

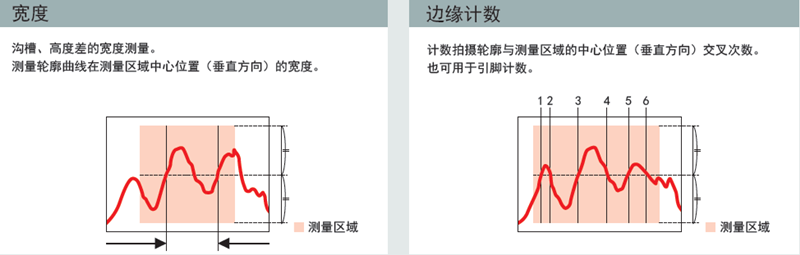

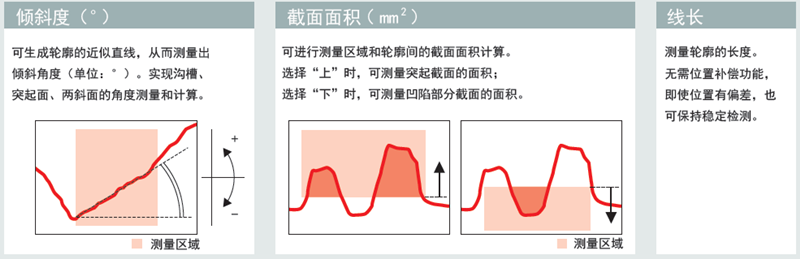

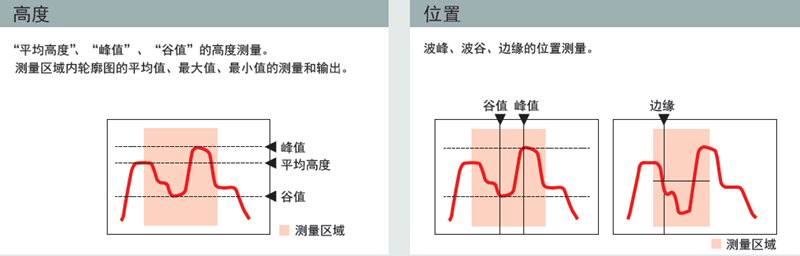

● 12種檢測內容可選





● 高精度、高穩定性的測量功能


■ 快門速度自動調節功能

   設定時,放置好工件位置后,按下“自動調整”按鍵,

   傳感器會根據受光量自動選擇最佳的快門速度。



■ 輪廓補償功

   二維激光傳感器LS 系列內置的輪廓補償功能,對有位置偏差的工件,

   進行高度、位置、傾斜度的補償。

激光位移傳感器輪廓補償功能



■ 4種拍攝模式

   傳感器擁有標準的“高精度模式”、4倍速的“ 高速模式”、擴大動態范圍的“HDR模式”、

   去除干擾的“NR模式”,應對各種檢測需求,并能穩定檢測。




  HDR 模式  (High-Dynamic Range)        NR 模式  (Noise Reduction)





 通過2次快門成像合成圖像?!   ?       合成激光ON/OFF 兩個狀態

 針對金屬、鏡面物體等表面            下拍攝的圖像。從而消除環

 亮度差異較大的場合時使用。           境光的干擾。

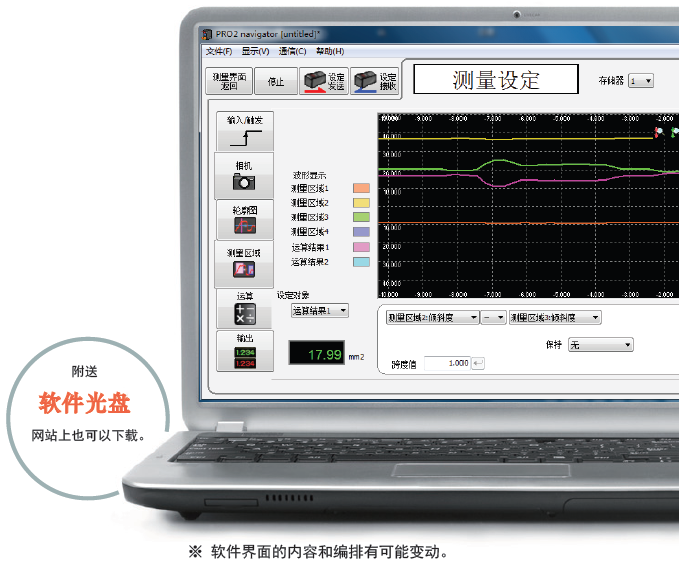

● 附帶軟件,操作簡單

  LS系列標配的PC軟件,可實現簡單的、全面的設定。

激光位移傳感器附帶軟件

●主輪廓、測量區域的設定簡單

●所有設定都可通過RS-485通信接口完成

●可高精度輸出輪廓圖數據

●無需另外購買昂貴的顯示器

※ 需要購買連接PC的電纜線。

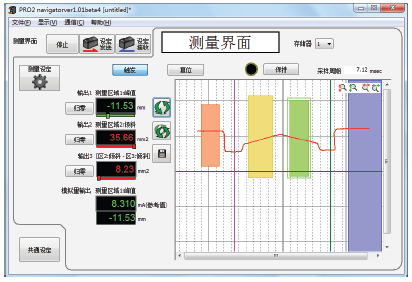

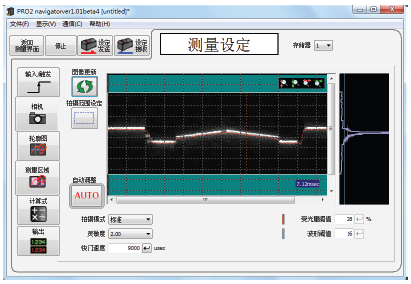

 傳感器主界面

■測量界面(主界面)                ■設定界面

  可以確認測量結果和生成的輪廓圖?!         ?/span>  測量設定,是通過界面左側的項目來實現。

  可以通過點擊按鈕,實現測量值保持和觸發拍攝等。     按項目的上下順序依次進行設定。

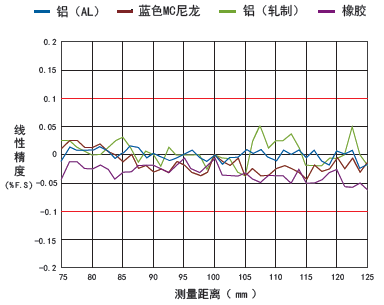

● Z軸不同材質的線性精度(參考值)

 傳感器線性精度

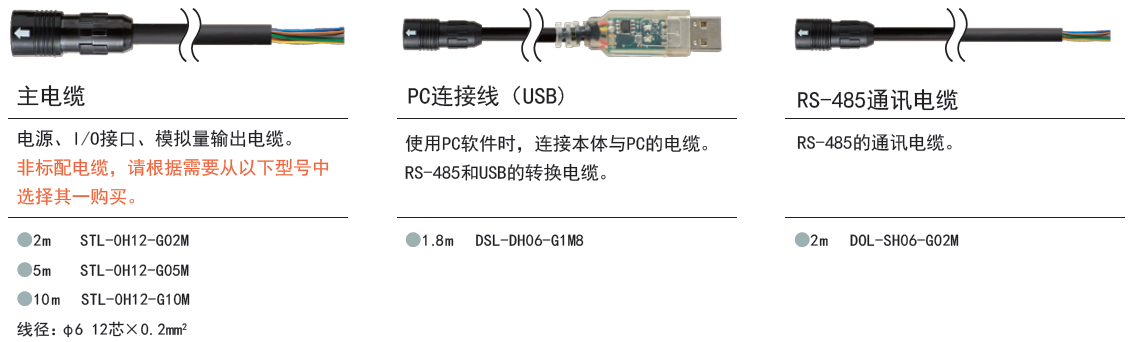

● 可選購件(電纜)

 傳感器電纜

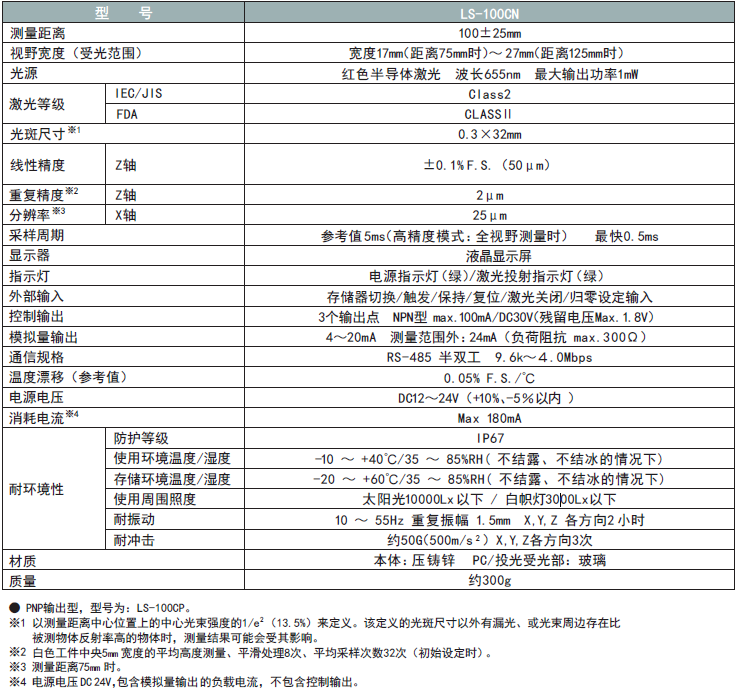

 激光位移傳感器技術規格

LS系列激光位移傳感器規格

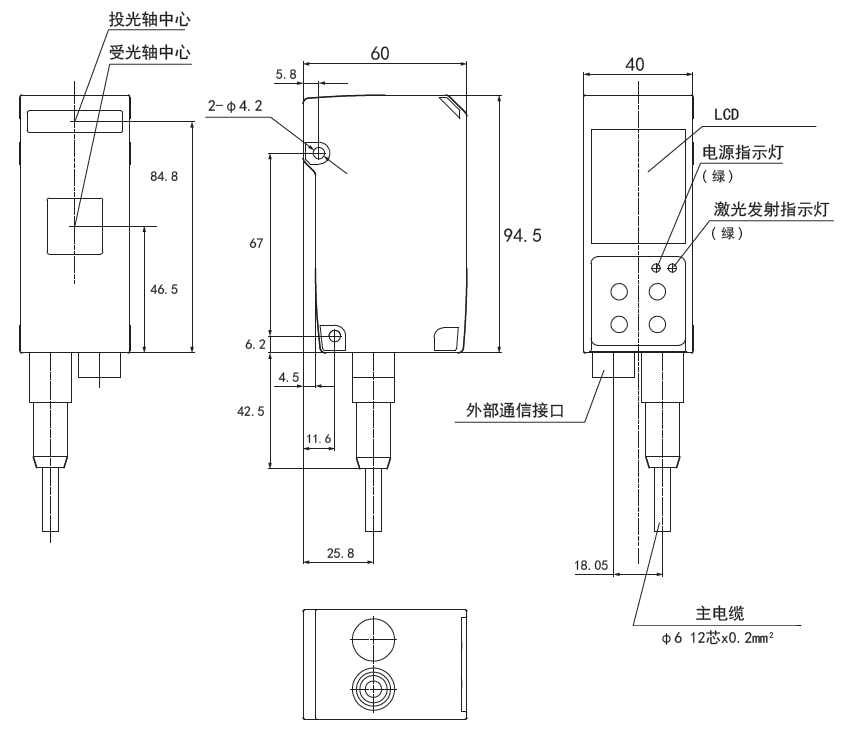

 激光位移傳感器尺寸

激光位移傳感器LS系列尺寸


 激光位移傳感器實例應用

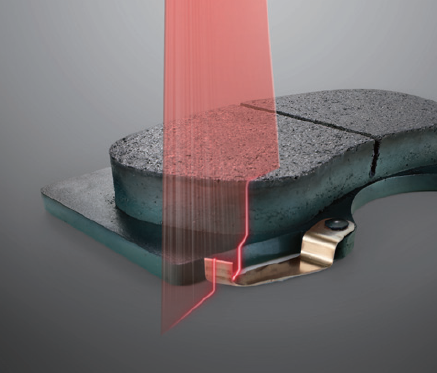

剎車盤部件的高度測量


激光測距傳感器測量剎車盤部件的高度

指示剎車磨損程度的金屬部件PWI的前端和剎車面的相對位置(高度)測量。(PWI:Pad Wear Indicator

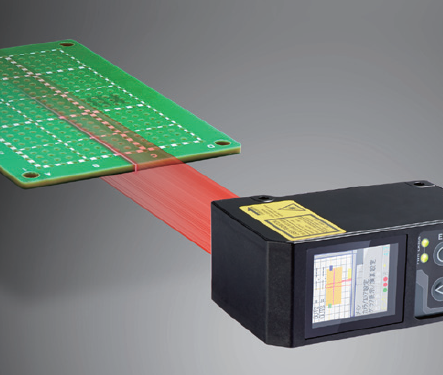

監視是否兩張基板重疊在一起


激光位移傳感器監視是否兩張基板重疊在一起

跟以往采用2臺位移傳感器來測量厚度的方法相比,選用LS系列,在橫向安裝1臺即可實現測量,安裝和設計更容易。



密封膠的涂裝位置、涂裝量測量


密封膠的涂裝位置、涂裝量測量

密封膠涂抹后,馬上對高度、寬度進行測量,并反饋給控制系統,以準確地控制涂膠量和涂膠位置。



汽車車門間隙、高度差檢測


激光測距傳感器汽車車門間隙、高度差檢測

為保證汽車車門安裝時的精確度,可以對門體和車體之間的縫隙、高度差等進行短時間的非接觸測量。
