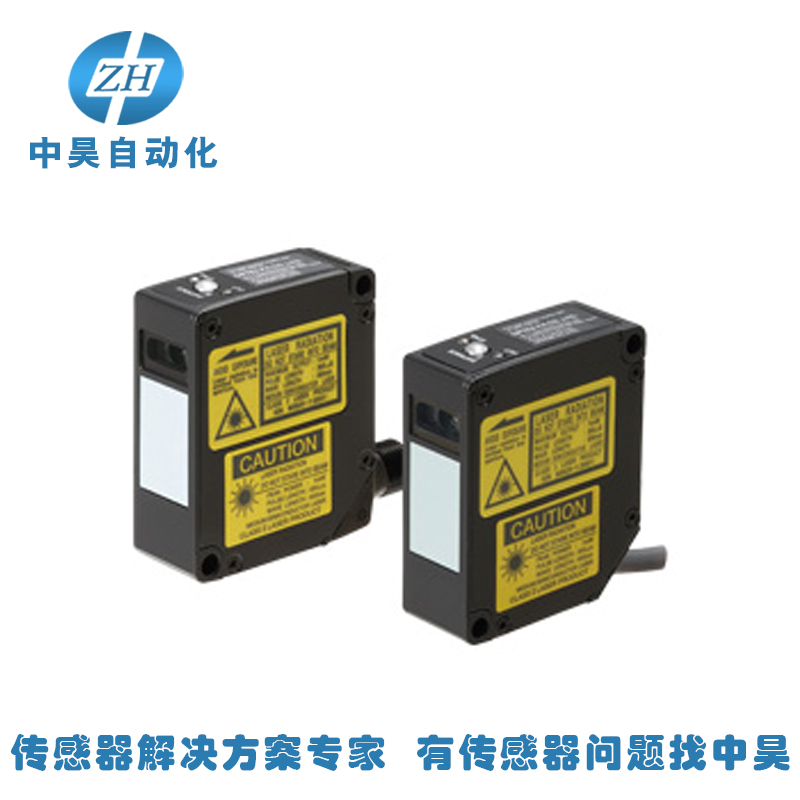

激光位移傳感器CD3系列
● 采用高精度CMOS感光元器件。 ● 模擬量輸出設有跨度(SPAN)和歸零設定功能,以滿足各種應用的需求。 ● 可預設模擬量的上下限值作為報警輸出。 ● 內置數字顯示器。
|
激光位移傳感器技術規格
型號 | 電纜式 |
CD3-30N/P |
CD3-50N/P |
CD3-80N/P | CD3-100N/P | CD3-250N/P | ||
M12接插式 | CD3-30CN/CP | CD3-50CN/CP | CD3-80CN/CP | CD3-100CN/CP | CD3-250CN/CP | |||
開關量輸出 | N:NPN輸出;P:PNP輸出 | |||||||
檢測范圍 | 30±4mm | 50±10mm |
80±15mm |
100±40mm |
250±150mm | |||
滿量程(F.S.) |
8mm |
20mm | 30mm | 80mm | 300mm | |||
光源 | 2級激光,650nm,max 1mW | |||||||
光斑尺寸(min.) | ∮0.5mm | ∮0.8mm | 1×1.5mm |
1×1.5mm |
3×1.5mm | |||
電源電壓 | 12-24VDC(-5~+10%) | |||||||
靈敏度調整 | 設定值:1~20,或AUTO | |||||||
消耗電流 | Max 120mA(12VDC),80mA(24VDC),包含模擬電流輸出 | |||||||
分辨率 | (單位:μm,靈敏度:AUTO,被測物:白色陶瓷) | |||||||
(平均采樣次數:1) | 12 | 30 | 40 | 80 | 2000 | |||
(平均采樣次數:4) |
8 | 20 | 30 | 60 | 800 | |||
(平均采樣次數:16) | 6 | 12 | 20 | 40 |
400 |
|||
(平均采樣次數:64 默認值) | 4 | 10 | 10 | 30 | 150 | |||
(平均采樣次數:256) | 2 | 8 | 8 | 20 | 100 | |||
(平均采樣次數:1024) | <2 | <8 | <8 | <10 | 50 | |||
線性精度 | ±1% F.S. |
±1.5% F.S.(100~250mm) ±2.5% F.S.(251~400mm) |
||||||
溫度漂移 | ±0.08%F.S./℃ | |||||||
響應時間 | Max 2.2ms(靈敏度:1~20),Max 15ms(靈敏度:AUTO) | |||||||
采樣周期 | 500μs | |||||||
模擬量輸出 |
4-20mA |
|||||||
開關量輸出 | NPN或PNP集電極開路輸出,≤100mA/24V DC,殘余電壓≤1.8V。 | |||||||
延時功能 | ON延時/OFF延時/單脈沖輸出 (0~999ms時,單位:1msec;1~10sec時,單位:1sec) | |||||||
距離指示燈 |
紅色:近端,橙色:中心位置,綠色:遠端, 紅/綠交替閃爍:測量異常(超出測量范圍、反光率過高等情況) |
|||||||
穩定指示燈 | 綠色:穩定指示燈,紅色:測量異常,不亮:測量不穩定,需調整。 | |||||||
輸出指示燈 | 橙色:輸出指示燈(NPN或PNP) | |||||||
環境照度 | 陽光≤10000勒克斯,白熾燈照射≤3000勒克斯 | |||||||
環境溫度/濕度 |
-10~+40℃,35~95%RH |
|||||||
絕緣電阻 | 20MΩ/500VDC | |||||||
材質 | 鋅壓鑄 | |||||||
防護等級 | IP67 | |||||||
認證 | CE | |||||||
預熱時間 | 30分鐘 | |||||||
重量 | 約130g(不含線纜) |
激光位移傳感器實例應用
PCB板平整度檢測
同時連接多個CD3感應頭,檢測PBC板的平整度。
硬盤驅動器手臂的定位檢測
通過CD3系列定位硬盤驅動器(HDD)手臂的位置。
工件厚度測量
CD3系列可以穩定測量傳送帶上的工件的厚度。
采用兩個CD3感應頭可以測量齒輪的內徑。
測量橡膠薄片厚度
通過CD3系列測量橡膠薄片的厚度。
