光纖傳感技術是20世紀70年代伴隨光纖通信技術的發展而迅速發展起來的新型傳感技術，國外一些發達國家對光纖傳感技術的應用研究已取得豐碩成果，不少光纖傳感系統已實用化，成為替代傳統傳感器的商品。

一、前言

　　光纖傳感技術是20世紀70年代伴隨光纖通信技術的發展而迅速發展起來的新型傳感技術，國外一些發達國家對光纖傳感技術的應用研究已取得豐碩成果，不少光纖傳感系統已實用化，成為替代傳統傳感器的商品。

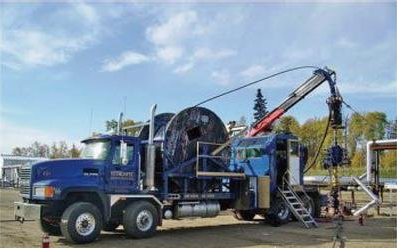

　　在油田的開發過程中，人們需要知道在產液或注水過程中有關井內流體的持性與狀態的詳細資料，這就要用到石油測井，其可靠性和準確性是至關重要的，而傳統的電子基傳感器無法在井下惡劣的環境諸如高溫、高壓、腐蝕、地磁地電干擾下工作。光纖傳感器可以克服這些困難，其對電磁干擾不敏感而且能承受極端條件，包括高溫、高壓（幾十兆帕以上）以及強烈的沖擊與振動，可以高精度地測量井筒和井場環境參數，同時，光纖傳感器具有分布式測量能力，可以測量被測量的空間分布，給出剖面信息。而且，光纖傳感器橫截面積小，外形短，在井筒中占據空間極小。

　　光纖傳感器在地球物理測井領域取得了長足的進步，全世界各大石油生產公司、測井服務公司以及各種光纖傳感器研發機構和企業都參加了研究、開發過程。為了開拓光纖傳感器的應用領域，本文綜述了光纖傳感器在地球物理測井領域的研究與進展，希望其研究能夠對進一步提高石油開發的水平作出貢獻。

　　二、光纖傳感器在測井上的研究進展

　　1、儲層參數監測

　?。?）壓力監測

　　由于開發方案的需要，對油藏壓力的管理需要特別謹慎，這樣做的目的是減少因在低于泡點壓力的狀態下開采所造成的原油損失，減少在注氣過程中因油藏超壓將原油擠入含水層所造成的原油損失。傳統的井下壓力監測采用的傳感器主要有應變壓力計和石英晶體壓力計，應變式壓力計受溫度影響和滯后影響，而石英壓力計會受到溫度和壓力急劇變化的影響。在壓力監測時，這些傳感器還涉及安裝困難、長期穩定性差等問題。井下光纖傳感器沒有井下電子線路、易于安裝、體積小、抗干擾能力強等優點，而這些正是井下監測所必需的。

　?。?）溫度監測

　　分布式光纖溫度傳感器具有通過沿整個完井長度連續性采集溫度資料來提供一條監測生產和油層的新途徑的潛力。因為井的溫度剖面的變化可以與其它地面采集的資料（流量、含水、井口壓力等）以及裸眼測井曲線對比，從而為操作者提供有關出現在井下的變化的定性和定量信息。傳統的測溫工具只能在任何給定時間內測量某個點的溫度，要測試全范圍的溫度，點式傳感器只能在井中來回移動才能實現，不可避免地對井內環境平衡造成影響。光纖分布式溫度傳感器的優勢在于光纖無須在檢測區域內來回移動，能保證井內的溫度平衡狀態不受影響。而且由于光纖被置于毛細鋼管內，因此凡毛細鋼管能通達的地方都可進行光纖分布式溫度傳感器測試。

　　最廣泛地應用于井下監測應用的光纖傳感器之一就是喇曼反向散射分布式溫度探測器，這種方法已經在測量井筒溫度剖面（特別是在蒸汽驅井）中，得到了廣泛的應用。分布式溫度傳感器要綜合考慮測量的點數和連接器衰減，遇到的問題和解決方法為：

　　a.光纖以及連接器對信號的衰減問題，解決的方法為盡量減少連接器的數目、采用布喇格光纖光柵傳感器以及改進連接器的性能；

　　b.井下安裝時容易損壞，解決的方法為配備熟練工人、光纖傳感器需要外部保護層、減小應力（包括射孔和溫度引起的應力）。

　　目前的光纖溫度、壓力傳感器的最主要的缺點之一就是溫度壓力交叉敏感特性，如何消除或者利用這種交叉敏感特性是研究的熱點。

　?。?）多相流監測

　　為了做好油藏監控和油田管理，最關鍵的環節是獲得生產井和注水井穩定可信的總流量剖面和各相流體的持率。然而，大多數油井分層開采，每層含水量不同，而且有時流速較大，給利用常規生產測井設備測量和分析油井的生產狀況帶來了巨大的困難。液體在油管中的摩阻和從油藏中向井筒內的噴射使得壓差密度儀器無法準確測量，電子探頭更是無法探測到液體中的小油氣泡。

　　光纖測量多相流有兩種方法，第一種是美國斯倫貝謝公司的持氣率光纖傳感儀，該儀器能直接測量多相流中持氣率。其四個光纖探頭均勻地分布在井筒的橫剖面中，其空間取向方位可用一個集成化的相對方位傳感器準確測量，在氣液混合物中，通過探頭反射的光信號來確定持氣率和泡沫數量（這二者與氣體流量相關聯）。此外，利用每個探頭的測量值來建立一種井中氣體流動的圖像，這些圖像資料特別適用于斜井和水平井，可以更好地了解多相流流型以及解釋在傾斜條件下這些流型固有的相分離。最近，這種儀器已在世界各地成功地進行了測井實驗。它提供的資料能直接測定和量化多相混合物中氣體和液體，能準確診斷井眼問題，并有助于生產調整。儀器通過了三口井的現場測試。

　　第二種是通過測量聲速來確定兩相混合流的相組分，因為混合流體的聲速與各單相流體的聲速和密度具有相關性，而這個相關性普遍存在于兩相氣/液和液/液混合流體系統中，同時也適用于多相混合流系統。根據混合流體的聲速確定各相流體的體積分數，就是測量流過流量計的各單相體積分數（即持率測量）。某一流體相持率是否等于該相流動體積分數，取決于該相相對于其它相是否存在嚴重的滑脫現象。對于不存在嚴重滑脫的油水兩相混合流系統，可以用均勻流動模型進行分析；對于存在嚴重滑脫現象的流動狀態，則必須應用更完善的滑脫模型來解釋流量計測量的數據，才能準確地確定各相的流量。經流動循環實驗表明：對于油水混合流體，流量計的長波長聲速測量可以確定各相體積分數（即持率），而不受流動非均質性（如層狀流動）的影響。

　　2、聲波測量

　　與過去相比，勘探開發公司如今面臨更大的風險和更復雜的鉆井環境，因此獲得準確的地層構造圖和油藏機理具有重要意義。目前使用的地震測量方法，如拖曳等浮電纜檢波器組、臨時海底布放地震檢波器和井下電纜布放地震檢波器等，能提供目的產油區域的測量，但這些方法具有相對高的作業費用，不能下入井內或受環境條件的限制等，而且提供的圖像不全面、不連續，分辨率不是很高，因此難于實現連續實時油藏動態監測。

　　基于光纖的井下地震檢波器系統能夠解決這些問題，它能提供整個油井壽命期間永久高分辨率四維油藏圖像，極大方便了油藏管理。這種井下地震加速度檢波器能接收地震波，并將其處理成地層和流體前緣圖像。

　　永久井下光纖3分量地震測量具有高的靈敏度和方向性，能產生高精度空間圖像，不僅能提供近井眼圖像，而且能提供井眼周圍地層圖像，在某些情況下測量范圍能達數千英尺。它在油井的整個壽命期間運行，能經受惡劣的環境條件（溫度達175℃，壓力達100MPa），且沒有可移動部件和井下電子器件，被封裝在直徑2.5cm的保護外殼中，能經受強的沖擊和振動，可安裝到復雜的完井管柱及小的空間內。此外，該系統還具有動態范圍大和信號頻帶寬的特點，其信號頻帶寬度為3Hz～800Hz，能記錄從極低到極高頻率的等效響應。

　　3、激光光纖核測井技術

　　激光技術和光纖技術可以用于研制井下傳感器，用于在充有原油和泥漿等非透明流體的井中進行測井。對于激光光纖核傳感器的研究在國外比較盛行，美國、德國、俄羅斯和比利時等國均有大量的有關研究論文。

　　激光光纖核傳感器是在光纖通信和光纖傳感器的基礎上產生的，它利用了光致?lián)p耗和光致發光等物理效應，比常規核探測器具有更多的優越性，是典型的學科交叉。光纖核測井技術，實際上就是在特定的環境下的核探測技術，其典型的優點為：

　?。?）可以針對不同的核探測的能級范圍，研制在該范圍的敏感探頭。

　?。?）因為應用了光致發光效應，可使探頭位于千米的井下，而光電倍增管由傳輸光纜相連置于井上，遠離了惡劣的井下環境（高溫高壓），從而延長其的使用壽命。

　?。?）光纖具有高速率、大容量傳輸能力，還能搭載其他井下儀器信號。

　　然而，激光光纖核探測器也有缺點，主要表現在耐高溫和承受高壓的保護涂層、傳輸光纜的機械強度以及耐輻射的傳輸光纜低衰減損耗。

　　三、結論與展望

　　從本文的分析可以看出，光纖傳感器以其獨特的優勢，可以廣泛應用于石油天然氣井下的儲層參數監測（包括溫度、壓力和多相流）、聲波檢測和激光光纖核測井之中，極大地豐富了石油和天然氣公司對儲層的了解，便于優化油氣田開采和維護。值得一提的是，該系統能夠及時得到注采的注水壓力和溫度，從而判斷壓力是否超標，從而預防由于壓力超標導致的套管損壞，這是一個全新的領域，國內外關于此方面尚未有報道和介紹。

　　到目前為止，全世界各大石油生產和服務公司都投入了巨資來研究和開發光纖傳感器在儲層評價中的應用，還有相當多的光纖傳感器研發機構也致力于這一新興領域的工作。可以設想，下一代光纖傳感器在克服自身的缺點和劣勢以后，將大面積推廣，能更有效地幫助實時了解油氣開采動態的水平。各大油田公司能夠充分利用這些有利的信息，實現和維持油田的最優化生產，從而使油藏達到最高的采收率。同時，由于因特網的飛速發展，光纖監測的井況參數可以及時傳遞，這使得石油行業相關的生產和服務公司能夠更有效地分析和評價全世界的資產。
