對比檢測漫反射傳感器YM24PAH2ABF

• 產品品牌：德國威格勒 WENGLOR
• 產品優勢：漫反射傳感器 對比檢測YM24PAH2ABF光斑小時間延遲可接通高切換頻率這種傳感器尤其適合于高速識別對象的對比度差異。 光學數據探測范圍150 mm設置范圍6
• 服務熱線：13802371696,13902699410

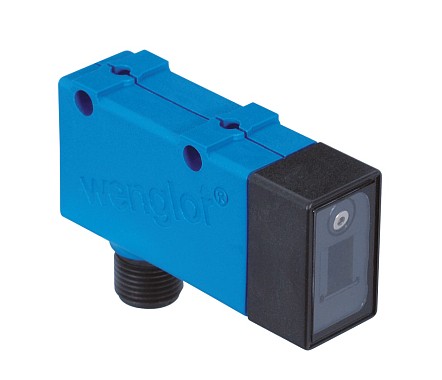

漫反射傳感器 對比檢測

YM24PAH2ABF

• 光斑小
• 時間延遲可接通
• 高切換頻率

這種傳感器尤其適合于高速識別對象的對比度差異。

光學數據

探測范圍	150 mm
設置范圍	60...150 mm
切換遲滯（側向接近）	< 50 μm
光線類型	激光（紅）
波長	660 nm
使用壽命(Tu = +25 °C)	100000 h
激光等級(EN 60825-1)	2
最大允許的外部光線	10000 Lux
光斑直徑	1 mm

電氣數據

供電電壓	10...30 V DC
電流消耗(Ub = 24 V)	< 30 mA
切換頻率	3 kHz
響應時間	166 μs
脫扣時間延遲	5 ms
溫度偏差	< 5 %
溫度范圍	-10...60 °C
切換輸出端壓降	< 2,5 V
PNP切換輸出端切換電流	200 mA
抗短路	是
反極性保護	是
防護類別	III

機械數據

調整方式	電位計
外殼材料	塑料
全鑄型	是
防護等級	IP67
接口類型	M12 × 1；4針

輸出功能

PNP常閉觸點，常開觸點(antivalent)

是

接線圖

操作面板

• 05 = 操作距離調整器
• 11 = 吸合/脫扣延遲調節器
• 30 = 切換狀態指示器/污染信息

標定尺寸圖

尺寸（單位：毫米，1 毫米= 0.03937 英寸）

• 1 = 發送二極管
• 2 = 接收二極管

補充的產品

保護殼套裝ZSM-NN-02

保護殼套裝ZSV-0x-01

型號	覆蓋范圍	外形	光源
YM24PAH2ABF	150 mm	54.5 × 27 × 16 mm	激光（紅）
YM24PAH2ANZ	150 mm	54.5 × 27 × 16 mm	激光（紅）
YP11VAH3ABF	100 mm	50 × 50 × 20 mm	激光（紅）
YP11VAH3ANZ	100 mm	50 × 50 × 20 mm	激光（紅）
