威格勒wenglor OTWK502A0002 漫反射傳感器的特性:
發送器和接收器安裝在一個外殼中。傳感器分析對象反射回來的發送光。一旦達到所設的探測范圍,則輸出端發生切換。明亮的對象反射光線的能力強于深色的對象,因此識別距離更長。
威格勒wenglor OTWK502A0002 漫反射傳感器產品參數:
光學數據 |
|
|
|
|
|
|
探測范圍 | 500 mm |
|
|
|
|
|
切換遲滯 | < 15 % |
|
機械數據 |
|
|
|
光線類型 | 紅外線 |
|
調整方式 | 電位計 |
|
|
使用壽命(Tu = +25 °C) | 100000 h |
|
外殼材料 | 塑料 |
|
|
最大允許的外部光線 | 10000 Lux |
|
防護等級 | IP67 |
|
|
張角 | 5 ° |
|
接口類型 | M12 × 1;4針 |
|
|
光斑直徑 | 參見表 1 |
|
輸出功能 |
|
|
|
電氣數據 |
|
|
PNP常閉觸點,常開觸點(antivalent) | 是 |
|
|
供電電壓 | 10...30 V DC |
|
|
|
|
|
電流消耗(Ub = 24 V) | < 25 mA |
|
|
|
|
|
切換頻率 | 500 Hz |
|
|
|
|
|
響應時間 | 1 ms |
|
|
|
|
|
溫度偏差 | < 10 % |
|
表1 |
|
|
|
溫度范圍 | -25...60 °C |
|
探測距離 | 100 mm | 300 mm | 500 mm |
切換輸出端壓降 | < 2,5 V |
|
光斑直徑 | 11 mm | 26 mm | 41 mm |
PNP切換輸出端切換電流 | 200 mA |
|
|
|
|
|
切換輸出端剩余電流 | < 50 μA |
|
|
|
|
|
抗短路 | 是 |
|
|
|
|
|
反極性保護 | 是 |
|
|
|
|
|
防過載 | 是 |
|
|
|
|
|
防護類別 | III |
|
|
|
|
|

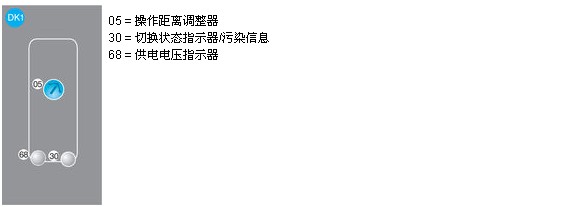

操作面板

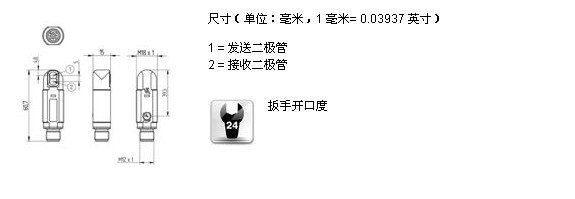

標定尺寸圖
