威格勒wenglor漫反射傳感器CP70QXVT80帶背景抑制功能

產品品牌：德國威格勒 WENGLOR
產品優勢：威格勒wenglor漫反射傳感器帶背景抑制功能CP70QXVT80的特性：光學數據機械數據探測范圍660mm調整方式示教屏設置范圍60...660mm外殼材料塑料切換遲滯<1
服務熱線：13802371696,13902699410

威格勒wenglor漫反射傳感器帶背景抑制功能 CP70QXVT80的特性：
光學數據		機械數據
探測范圍	660 mm	調整方式	示教屏
設置范圍	60...660 mm	外殼材料	塑料
切換遲滯	< 1 %	防護等級	IP67
光線類型	激光（紅）	接口類型	M12 × 1；8針
波長	655 nm	輸出功能
使用壽命(Tu = +25 °C)	100000 h	錯誤輸出端	是
激光等級(EN 60825-1)	2	可編程的PNP/NPN/推挽式	是
最大允許的外部光線	10000 Lux	可切換的常閉/常開觸點	是
光斑直徑	參見表 1	RS-232接口	是
電氣數據
供電電壓	10...30 V DC
電流消耗(Ub = 24 V)	< 50 mA
切換頻率	250 Hz
響應時間	< 2 ms
吸合/脫扣時間延遲(RS-232)	0...1 s
溫度偏差	< 50 μm/K
溫度范圍	-25...60 °C	表1
轉換輸出端數量	2	探測距離	60 mm	660 mm
切換輸出端壓降	< 1,5 V	光斑大小	0,6 × 2,5 mm	3 × 8 mm
切換輸出端切換電流	200 mA
抗短路	是
反極性保護	是
示教模式	HT,VT,TP
傳輸率	38400 Bd
防護類別	III

CMOS行
不受材料、色彩和亮度影響的切換點
切換遲滯小
高精度的操作距離

這種 WENGLOR傳感器與一個高分辨率的CMOS掃描行一起并利用DSP技術工作，由材料、顏色和亮度決定的檢出點差異幾乎得以消除。存在兩個獨立的切換輸出端可用，能夠以10 ms為梯度為其設置兩個切換閾值和一個吸合或脫扣時間延遲值。通過RS-232接口，既可以激活傳感器功能，又可以輸出值。

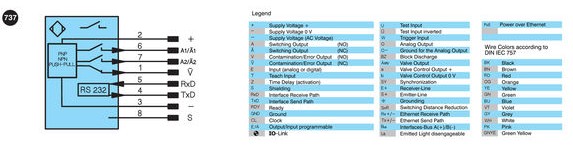

WENGLOR傳感器接線圖
