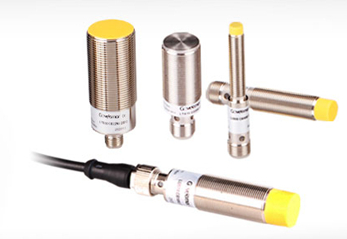

理論篇:格威姆淺談接近傳感器的接線原理
簡單的講就是信號輸出分PNP型(24V輸出)和NPN型(0V輸出)
在討論這個問題時,有一個問題先弄明白就是這里所說的低電平即0V,并不是指如果不給電的狀態例如一個接近傳感器的黑線或藍線被剪斷時黑/藍線一端就是0V;0V也是有電壓的,而剪斷的話就沒有了電壓,所以沒電和0V是兩個概念,不要混淆。其次,負極不一定就是0V,要看負極給定的引入電壓是多少。 首先說NPN:NPN接通時是低電平輸出,即接通時黑色線輸出低電平(通常為0V),下圖即為NPN型接近傳感器原理圖,中間電阻代表負載,此負載可以是金屬感應物或繼電器或PLC等,中間三個圓圈代表開關引出的三根線,其中棕線要接正,藍線要接負,黑色為信號線。此為常開開關,當開關動作關閉時黑色和藍色兩線接通如下圖2,這時黑色線輸出電壓與藍線電壓相同,自然就是負極給定電壓(通常為0V)。
圖1:NPN型接近傳感器電路圖
圖2:NPN型接近傳感器工作狀態
理論篇:格威姆淺談接近傳感器的接線原理
PNP:PNP接通時為高電平輸出,即接通時黑線輸出高電平(通常為24V),下圖為PNP型三線開關原理圖,電阻代表負載,當開關工作時,圖1開關閉合,即黑線和棕線接通如圖2,此時棕線與黑線相當于一條線,電壓自然就是正極電壓(通常為24V)。
圖1:PNP接近傳感器原理圖
圖2:PNP常開型接近傳感器工作狀態
