接近傳感器、光電傳感器的應用電路

作者:   發布時間:2014/5/22 9:57:07   瀏覽次數:2621

接近傳感器、光電傳感器的應用電路

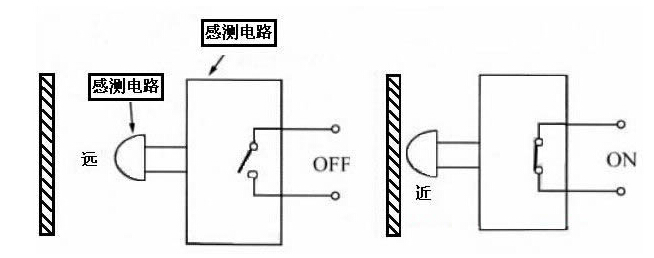

若是N.C 型,則動作相反,遠離為ON,靠近為OFF。各種不同感測組件(光電,磁感測,超波……)都可以當近接開關的傳感器。至于開關接點的型式,有晶體管接點,金屬接點和可控硅接點。
目前我們要談的產品,是以光電組件當感測頭,所以必須有一個光發射器和一個光接收器,我它們并列安裝,由物體靠近時把發射光反射回來,接收端所得到的反射量的大小,代表物體的遠近。

一般感測用書所介紹的光學近接式開關實習線路,大都采用直流驅動(像光遮斷器的接法),雖然方便實習進行。但卻是不負責任的做法或經驗不足。因近接開關乃以發射光經物體反射接收來判斷。若一直流驅動,則任何光源變化或陰影都會被接收,而造成不確定的錯誤動作。

所以真正的光學式近接開關,采用紅外線波長的發光二極管和光敏三極管外,最重要的是:以交流驅動(而非直流驅動),由振蕩器產生固定頻率f0的信號,經電流放大,去驅動發光二極管,便能發出頻率為f0 的光脈波。

接近傳感器、光電傳感器的應用電路
接收端所接到的信號,可能有任何光源的變化,但經過中心頻率為0 f 的帶通濾波器,濾除f0以外的信號后,只有與f0頻率相同的信號被放大。而其電壓的大小將隨距離的遠近而改變。

經放大后的交流信號(頻率為f0 ),若加以整流,便能把交流變成直流,就能很方便地用電壓比較器加以判斷,最后才控制開關的ON 和OFF。
