傳感器在半導體芯片分離和芯片外殼集成上的運用

作者:admin   發布時間:2018/8/20 11:33:32   瀏覽次數:2524

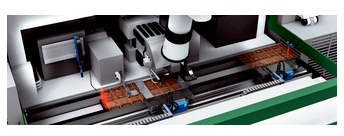

1、芯片接合機中的檢查和定位方案

        在芯片接合機中,將晶片斷片或矩形薄片粘貼到引線框架上。若粘合劑在引線框架上定位不準確,則半導體芯片不可用。因此須在放置芯片前識別出錯誤的粘合位置。通過二維視覺傳感器 Inspector,提高了接合機的可用性調試的靈活性。Inspector 可限定最多 32 種不同的參考圖形,帶有最多 16 個開關量輸出。由于放置芯片速度很快,要求極高的精確度。非接觸式的電機反饋系統 TTK70 帶有繼承的 HIPERFACE? 接口,即使在相對運動很大時,也能以十 μm 級精度報告。漫反射式光電傳感器 WT2S 能精確檢測通用引線框架的初始點以用于之后的芯片接合。(光電傳感器)


2、晶片載體的識別

        基于基于圖像的讀碼器 Lector620 可以根據貼在晶片載體上的一維或二維代碼識別晶片。Lector620 中集成的激光瞄準、自動對焦、自動設置和綠色的反饋 LED 使其極具用戶友好性。


3、晶片載體上的精確邊緣識別(光電傳感器)

        帶激光光學元件的漫反射式光電傳感器 WT9L 掃描范圍從 30 150 mm。漫反射式光電傳感器具有成熟的背景抑制功能,并能以此識別多個不同的晶片載體。

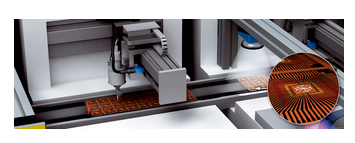

4、焊線機中的檢測和定位方案(光纖傳感器)

        在焊頭周圍,溫度極高,因此可使用相應的耐高溫光導纖維體系統。光纖傳感器 WLL180T 具有僅 16 μs 的反應時間,與帶有小型光學元件的光導纖維體 LL3-TH 結合,為控制單元提供用于邊緣識別的精確信號。抓手以極高的速度移動極薄的引線框架,因此需要高度的精確性。線性編碼器 TTK70 的兩個集成的讀頭以十 μm 級的精度在高達 10 m/s 的速度下運行。由此幫助提高機器產能。漫反射式光電傳感器 WT2S 用于確定引線框架被輸送到下一空位。
