兩線接近開關的接線方式

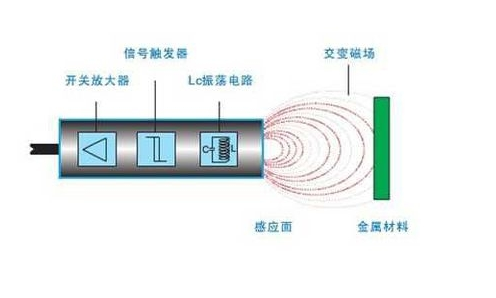

接近開關又叫接近傳感器,在看很多領域當中都有一定的應用。接近傳感器具有穩定性高、壽命長、功耗小、動作響應頻率高、防水防塵等優點。接近開關在接線的時候接線的方法是比較復雜的,用戶必須要掌握一定的接線知識這樣才能正確并且快捷的安裝完成接近開關。那么接近開關正確的接線方法是什么呢?今天就來為大家具體介紹一下吧。
(1)接近開關有兩線制和三線制之區別,兩線制接近開關工作電壓分為AC(交流)和DC(直流)電源,三線制接近開關又分為NPN型和PNP型,它們的接線方式是不同的。多凱公司還有生產四線制產品,四線制是在三線基礎上實現了常開(NO)+常閉(NC)雙信號端,為客戶減少庫存和成本。
(2)兩線制接近開關的接線方式比較簡單,接近開關與負載串聯后接到電源即可,DC電源產品需要區分紅(棕)線接電源正端、藍(黑)線接電源0V(負)端,AC電源產品則不需要。
(3)三線制或四線制接近開關的接線:棕色線(BN)接電源正(+)端;藍線線(BU)接電源0V(負)端;黑色線(BK)或者白色線(WH)為信號端,應連接負載。
(4)三線制或四線制負載接線是這樣的:除負載連接接近開關信號一端,對于NPN型接近開關,負載的另一端應接到電源正(+)端;對于PNP型接近開關,負載的另一端則應連接到電源0V(負)端。
(5)接近開關的負載可以是信號燈、小型
繼電器線圈、可編程控制器的數字量輸入模塊。
(6)用于可編程控制器PLC需要特別注意接到PLC數字輸入模塊的三線制或四線制接近開關的型式選擇。PLC數字信號輸入模塊一般可分為兩類:一類的公共輸入端為電源0V,電流從輸入模塊流出(日本模式),此時一定要選用NPN型接近開關;另一類的公共輸入端為電源正端,電流從輸入模塊流入(歐洲模式),此時,一定要選用PNP型接近開關。千萬不能選錯了喲!
(7)兩線制接近開關受工作條件的限制,導通時開關本身產生一定壓降,截止時又有一定的剩余漏電流流過,選用時應予考慮。三線制接近開關雖多了一根線,但不受剩余漏電流之類不利因素的困擾,因此工作時更為穩定可靠。
