optex/奧泰斯CD5-LW25激光位移傳感器用于檢測透明薄膜的厚度

作者:admin   發布時間:2017/2/15 15:31:27   瀏覽次數:2682
optex/奧泰斯CD5-LW25激光位移傳感器用于檢測透明薄膜的厚度

CD5-LW25激光位移傳感器常用于檢測透明薄膜的厚度,重復精度:0.02μm

在薄膜的涂層的生產工序中,我們需要知道其薄膜涂層的厚度,實時調節涂料機的工作

狀態,而且需要對一線上的多點進行測量,通過判斷這幾的值得相對關系來判斷涂料機的給薄膜的涂層到底是否均勻,誤差是否在允許范圍內。對于薄膜這種厚度非常薄的被測物來說這些都需要通過非接觸式的傳感器才能完成精確的無損測量

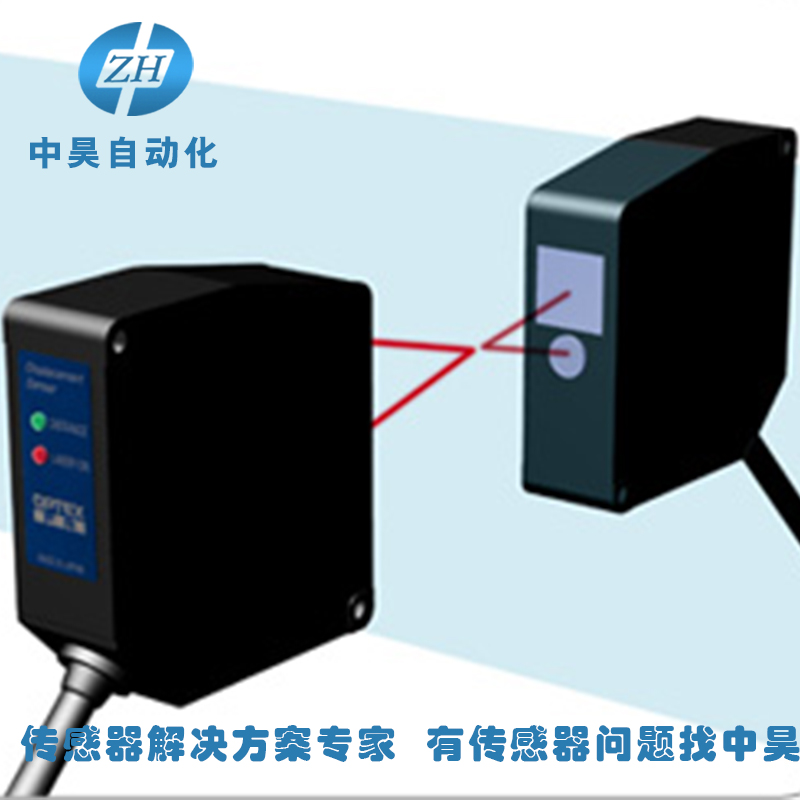

通過使用兩個位移傳感器對射分別檢測透明薄膜的兩面,從而實現厚度檢測。

激光發射器通過鏡頭將可見紅色激光射向被測物體表面,經物體反射的激光通過接收器鏡頭,被內部的CCD線性相機接收,根據不同的距離,CCD線性相機可以在不同的角度下'看見'這個光點。

根據這個角度及已知的激光和相機之間的距離,數字信號處理器就能計算出傳感器和被測物體之間的距離。

同時,光束在接收元件的位置通過模擬和數字電路處理,并通過微處理器分析,計算出相應的輸出值,并在用戶設定的模擬量窗口內,按比例輸出標準數據信號。

如果使用開關量輸出,則在設定的窗口內導通,窗口之外截止。另外,模擬量與開關量輸出可獨立設置檢測窗口。

采取三角測量法的激光位移傳感器最高線性度可達1um,分辨率更是可達到0.1um的水平。
