CD22系列高精度激光測距傳感器采用激光在線非接觸測量物體的位移變化量,特別為工業自動化、交通、鋼鐵 、建筑、碼頭等需要進行自動距離位移測量和位置控制而設計研發,具有很高的實用性。適合長期在線監測使用,而且我公司免費提供在線監測系統方案,可指導施工等。此系列高精度激光測距傳感器可以快速、準確的測量到目標地距離,測量結果可以通過各種接口傳輸?shù)皆O備上,以便進行檢測、控制等應用,同時激光測距傳感器的控制也可通過計算機或其他與其相連的設備來完成。采用精準地紅色激光瞄準方式,精度高,量程大,而且具有豐富的輸出接口,廣泛應用于各種鋼鐵工業、冶金工業、汽車工業、印刷工業、食品工業等各類工業控制(位移,長度,尺寸,位置,高度、厚度等檢測)以及野外長期自動監測、工程現場檢測等場合。
主要特點
精確、動態的對各種物體距離進行測量(不需反射鏡);
可見光容易對準被測物體;
測量精度高±5mm,最高分辨率:1μm;
采用新型的混合透鏡光學原理,融合先前多種光學技術,實現業界最微小型的位移傳感器。

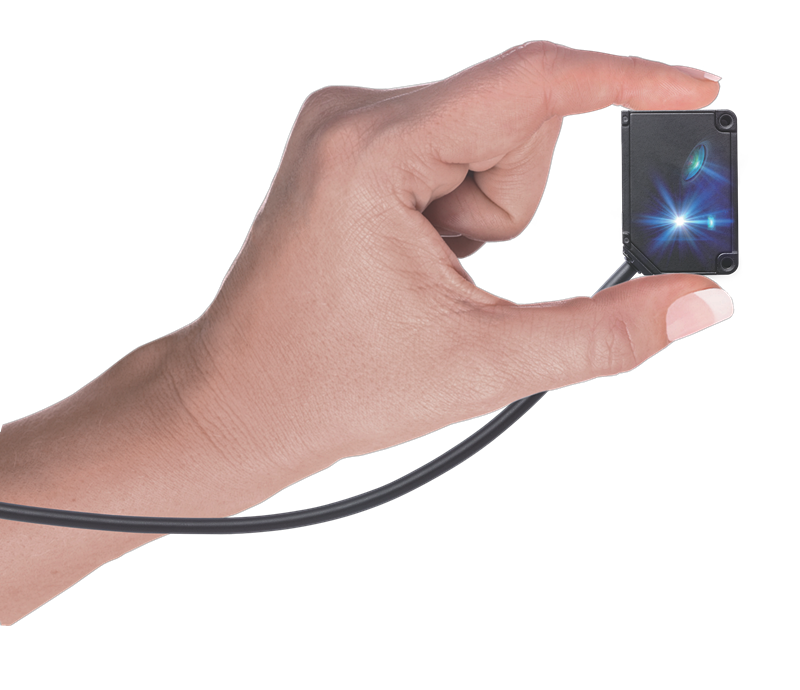

小型化設計,可選配安裝支架,節省安裝空間
產品功能多樣化,可實現物體的在線測厚度/高度/長度/寬度功能,良好可靠的性能、優良的性價比。
當檢測到物體表面上的小孔而超出有效檢測距離時,CD22保持輸出測量值一段時間(在【hdct】異常報警時HOLD計時參數設定該時間段)之后再輸出報警。
檢測細孔不需要報警、只有無物體時才需要報警時設定該功能。

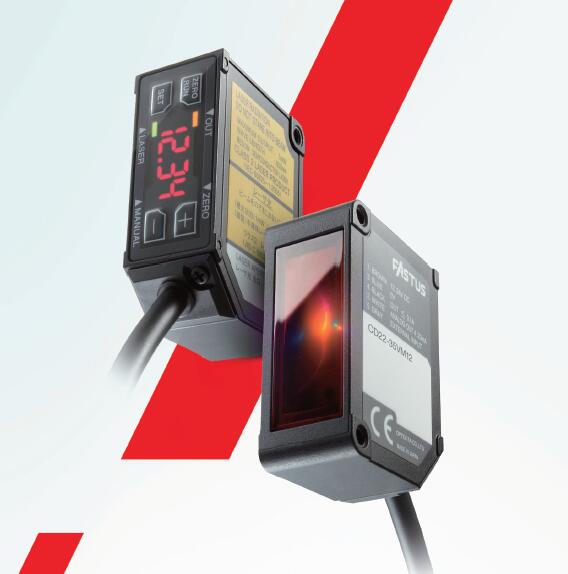

超小型光電傳感器CD22系列
CD22系列激光測距傳感器技術參數
量程:15mm至100mm 精度:±1毫米
測量方式:連續測量和單次測量兩種
操作方式:命令操作和自動操作
激光類型:CLASS1、CLASS2、CLASSII;655nm紅色半導體激光;采用可見光激光,JIS C 6802.IEC.FDA激光符合CLASS 2(Ⅱ)的安全規格。
防護等級:IP67防水防塵
電壓:18V-24V
工作溫度:-10℃-50℃(溫度范圍可擴展至-40℃-70℃)
存儲溫度:-30℃-70℃
產品尺寸:W18×D31×H44 mm
CD22系列激光測距傳感器應用領域
電子部件的有無/凸起檢測
板材的厚度檢測
檢測橡膠帶的拉緊/下垂程度
電池電極的厚度檢測
