激光測距技術在車輛直線電機氣隙丈量中的應用

作者:admin 發布時間:2015/11/20 15:30:19 瀏覽次數:2696

隨著技術的不斷發展和功能的逐步完善，激光測距技術在軌道交通領域中的應用將更加廣泛，激光測距技術在城市軌道交通直線電機氣隙丈量中的應用也越來越廣泛。下面中昊自動化就為大家介紹一下激光測距技術的原理及技術應用。
目前，新型的城市軌道交通車輛采用了直線電機(LIM)牽引方式，直線電機有別于傳統的旋轉電機，它將電機的定子和轉子分開布置，即定子位于列車側，轉子(又稱感應板)敷設在軌道中心，在電流和磁場的作用下，定子與轉子產生的相互作用力使列車相對于軌道運動，為保證一定的牽引力、減少能耗和列車限界的要求，直線電機的定子和轉子的間隔(以下稱作氣隙)應保持在一定的范圍內，因此氣隙日常丈量維護是確保列車正常運行的重要環節，由于氣隙丈量是一個動態丈量，且受線路長度、線路條件、直線電機電磁場干擾強度等因素影響，實際丈量難度較大，目前國內外同行在該領域的研究仍在不斷探索中，下文簡單介紹激光測距技術在該領域中的應用。
1原理介紹
20世紀90年代初，隨著半導體激光二極管技術的開發，激光的實際應用發生了革命性的變化，半導體激光丈量用具有丈量精度高、體積小、重量輕、可靠性高、轉換效率高、功耗低、驅動電路簡單且不易受電磁場干擾等優點開始運用于測距領域。激光測距原理分為3種：一是脈沖法激光測距，測距儀發射出的激光經被丈量物體反射后又被測。距儀接收，測距儀同時記錄激光往返的時間，光速和往返時間的乘積的一半就是測距儀和被丈量物體之間的間隔，脈沖法丈量間隔的精度一般在±1m，適合于測定間隔較遠的物體(如建筑、地質等方面)；二是三角法激光測距(又稱結構光掃描儀)，以半導體激光器作光源，使其產生的光束照射被測表面，經表面散射(或反射)后，用面陣CCD攝像機接收，光點在CCD像平面上的位置將反映出表面在法線方向上的變化，即點結構光丈量原理；三是相位法激光測距，它是用無線電波段的頻率對激光束進行幅度調制并測定調制光往返測線一次所產生的相位延遲，再根據調制光的波長，換算該相位延遲所代表的間隔。相位式激光測距儀一般應用于精密測距。目前廣州地鐵四號線直線電機氣隙的丈量主要采用三角法激光測距原理。
2丈量實施
車輛直線電機氣隙是由車輛側的定子和軌道側的感應板構成，實時丈量時若將丈量裝置安裝在直線電機上則易受磁場干擾和列車運行的影響，丈量出來超標點在線路中的精確定位難度較大，因此實際丈量是采用分開丈量的方法，即在線路中的某個點丈量所經過列車直線電機定子(相對于軌面)高度，另外運用移動丈量設備丈量線路感應板(相對于軌面)高度，兩者之差即為直線電機氣隙值，該丈量方法基本上能夠反應出全線直線電機氣隙的水平，在實際生產運用中效果較為理想。以下就具體的丈量方法作一介紹。
1）定子高度丈量
定子高度丈量是將激光丈量器預埋在車輛段出進線的軌道中心(可以將丈量器布置成與感應板等高，見圖1)。采用三角法激光測距時，來自探頭的激光光束照射在直線電機定子底面，并形成光點，該光的一部分被反射，通過光學鏡頭到達安裝在傳感器內部的CCD電荷耦合器的線性陣列(圖2)。光點在陣列中的位置根據傳感器與被測表面的間隔按比例改變，內部數據處理系統能識別出其位置并直接給出被測間隔。該丈量方法適用于任何具有漫反射表面的材料的丈量，表面反射率的變化由集成電子儀器加以補償。
系統丈量時采用2套激光測距傳感器來實現電機底面沿電機長度方向的2條輪廓曲線的數據采集，從而測出在動態環境下電機定子的高度，該丈量方法亦稱在線丈量，它能夠真實地反映定子的高度。

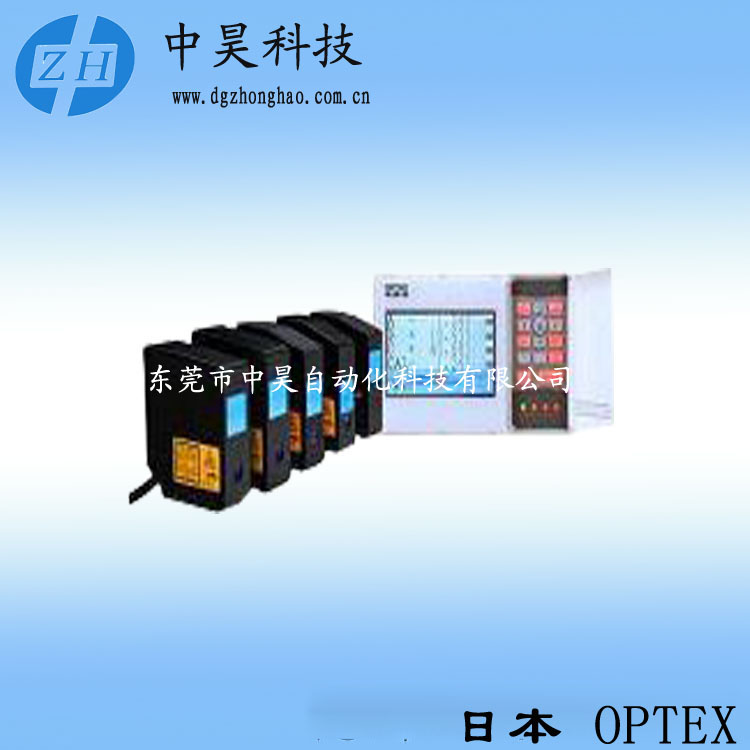

三角法激光測距
采用預埋設備的方法，系統相對固定，因此系統規模相對較大，功能也較為齊全，系統主要包括以下部分：中心控制治理系統、探測站(數據采集及前置處理設備)、車號自動識別裝置、標定裝置及其他輔助設備(圖3)。考慮到方便操縱、經濟實惠等原則，探測站系統進行集成配置，包括多套激光測距傳感器、車輪傳感器、主機系統、微波天線、分線箱、電纜及整體鋼枕系統等。

整個數據處理方法基于一個數字信號處理器(DSP)，它自動控制激光能量和CCD陣列的曝光時間。同時應用同周期補光RSTC技術可以丈量多種不同的表面，如光亮的金屬，玄色的橡膠和粗糙的油漆面等。
該丈量系統的優點是能夠在車輛運行時實時在線丈量電機定子的高度，同時具有自動判別列車運行方向、自動測速、自動計軸、計算列車數目，并根據設定的直線電機氣隙最小值，實現故障或超限的預警、報警。缺點是系統投資規模和占地空間較大。
2）感應板高度丈量
感應板高度丈量采用高度集成化的移動丈量設備(以下稱丈量小車)，丈量小車由激光丈量編碼器定距、計算機圖形處理等多種技術結合而成，丈量小車走行部能夠通過5#道岔和65m小半徑曲線以及既有的城市軌道交通任何坡度線路，且滿足鐵路限界的要求，它具有體積小，重量輕等特點。操縱者通過推動小車，便可實時監控當前里程對應的感應板的高度，大大進步了工作效率并降低了勞動強度。
與定子高度丈量一樣，該系統也是采用三角法激光測距，監測儀由2個激光傳感器組成，分別丈量感應板的兩邊，通過位移傳感器等間距采樣并計算當前的里程，然后經計算機處理分析后在顯示屏上顯示實時丈量結果，丈量小車采樣頻率高，可達到16kHz，丈量精度≥0.04min，可進行事件觸發(即發現數據超標才開始記錄，以節約內存空間)，傳感器的采樣間隔可調，數據處理可靠，不失真。系統構成圖和主體示意圖分別如圖4和圖5所示。
為了適應全天候的天氣條件，尤其是避免白天強烈日照對激光頭采樣的影響，激光驅動電路采用特殊設計使得激光頭的激光點強度能夠自適應閉環，保證丈量數據不隨環境溫度、顏色、光亮度(太陽照射或夜晚較暗環境)等變化而變化，但該系統缺點是丈量易受惡劣天氣影響，且感應板上有雜物時也會影響丈量精度。
傳統丈量法是采用人工方法對感應板高度進行抽樣丈量，操縱者將高度丈量尺靠在軌道上，通過調節尺的游標進行丈量，由于現代城市軌道交通線路建設里程越來越長(如廣州地鐵四號線雙向全長達93.12km)，傳統的手工丈量方法效率低，一天僅能丈量約0.7km，工作強度高，而且是非連續丈量，易造成漏檢的情況。激光丈量小車的使用可以很好地替換手工丈量，不但進步了工作效率，丈量速度可達到3km/h，同時可以減輕操縱者的工作強度和連續進行丈量，為感應板治理職員提供了精確的技術參數，并便于丈量數據的治理。最后將測得定子高度減往轉子(感應板)高度即為直線電機氣隙值，從實測的數據表明廣州地鐵四號線直線電機氣隙值基本為11-12mm，滿足正常使用范圍要求。
激光測距技術在廣州地鐵四號線直線電機車輛氣隙丈量領域的運用固然剛剛起步，但是已經取得了明顯的效果，它不但改善了丈量效率、丈量精度，降低了檢驗作業職員的勞動強度，更避免了以往使用丈量尺而造成的漏檢情況，為直線電機車輛的安全、可靠運行提供了保障。隨著技術的不斷發展和功能的不斷完善，激光測距技術在軌道交通領域中的應用將更加廣泛。
