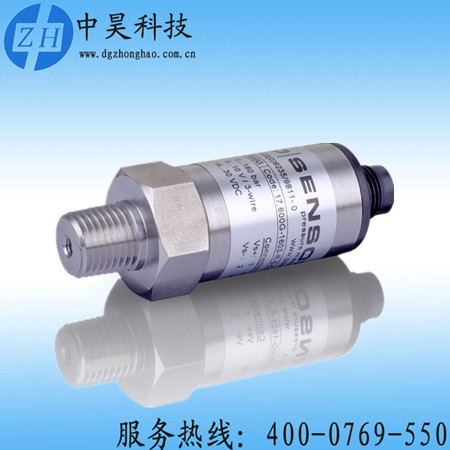

氣壓傳感器的工作原理及其技術參數
作者:admin 發布時間:2015/11/12 14:10:05 瀏覽次數:2557
氣壓傳感器主要的傳感元件是一個對壓強極敏感的薄膜，它連接了一個柔性電阻器。當被測氣體的壓強降低或升高時，這個敏感薄膜就會變形，該電阻器的阻值將會改變。電阻器的阻值發生變化。從傳感元件取得0-5V的信號電壓，經過A/D轉換由數據采集器接受，然后數據采集器以適當?shù)男问桨呀Y(jié)果傳送給計算機。
氣壓傳感器的主要部件為變?nèi)菔焦枘ず?。?dāng)該變?nèi)莨枘ず型饨绱髿鈮毫Πl(fā)生變化時，單晶硅膜盒就會隨著發生彈性變形，從而引起硅膜盒平行板電容器電容量的變化。
量程：-0.1～0～1～150(MPa)量程可選
綜合精度：0.1%FS、0.25%FS、0.5%FS
輸出信號：4～20mA(二線制)、0～5V、1～5V、0～10V(三線制)、RS485(數字信號)
供電電壓：24VDC(9～36VDC)
介質溫度：-20～85℃(常溫型)-20～200℃(中溫型)-20～600℃(高溫型)
環境溫度：常溫(-20～85℃)
零點溫漂移：≤±0.05%FS℃
量程溫度漂移：≤±0.05%FS℃
補償溫度：0~70℃
安全過載：150%FS
極限過載：200%FS
響應時間：5mS(上升到90%FS)
負載電阻：電流輸出型：最大800Ω；
電壓輸出型：大于5KΩ
絕緣電阻：大于2000MΩ(100VDC)
密封等級：IP65
長期穩定性能：0.1%FS/年
振動影響：在機械振動頻率20Hz～1000Hz內，輸出變化小于0.1%FS
機械連接(螺紋接口)：M20×1.5等，其它螺紋可依據客戶要求設計
