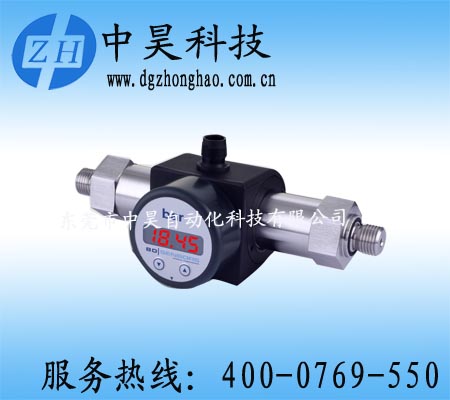

差壓變送器結構
作者:admin   發布時間:2015/10/28 11:22:06   瀏覽次數:1578
從差壓變送器制作的結構上來分有普通型和隔離型。普通型的測量膜盒為一個,它直接感受被測介質的壓力和差壓;隔離型的測量膜盒接受到的是一種穩定液的壓力,而這種穩定液是被密封在兩個膜片中間,接受被測壓力的膜片為外膜片。原普通型膜盒的膜片為內膜片,當外膜片上接受壓力信號時通過硅油的傳遞原封不動的將外膜片的壓力傳遞到了普通膜盒上,測出了外膜片所感受的壓力壓力開關。
隔離型變送器有遠傳型和一體型。遠傳型即外膜盒與測量膜盒之間用加強毛細管連接,一般毛細管為3~5米,這樣外膜盒裝在設備上,內膜盒及變送器可以安裝在便于維護的支架上;另一種形式是外膜盒與變送器作成一體直接由法蘭安裝在設備上。對于隔離型壓力變送器還可以作成螺紋連接型,即外膜盒或外彈性元件可在安裝螺紋的前面,只要在被測設備上焊接上內螺紋凸臺,便可將變送器液位變送器直接擰到設備上,安裝非常方便。
隔離型變送器主要是針對特殊的被測量介質使用的,如被測介質離開設備后會產生結晶,而使用普通型變送器需要取出介質,會將導壓管和膜盒室堵塞使其不能正常工作,所以必須選用隔離型。隔離型通常作成法蘭式安裝,即在被測設備上開口加法蘭使變送器安裝后它的感應膜片是設備壁的一部分,這樣它不會取出被測介質,一般不會造成結晶堵塞。當被測介質需求結晶溫度較高時,可選用將膜片凸出的結構,這樣可將傳感膜片插入到設備內部,從而感應到的介質溫度不會降低,這樣測量是有保障的,即選用插入式法蘭變送器位移傳感器。
