各類變送器有什么特點
作者:admin   發布時間:2015/10/22 17:04:28   瀏覽次數:2980
傳感器和變送器在儀器、儀表和工業自動化領域中起著舉足輕重的作用。與傳感器不同,變送器除了能將非電量轉換成可測量的電量外,一般還具有一定的放大作用。本文簡單地介紹了各類變送器的特點,以供使用者選用。

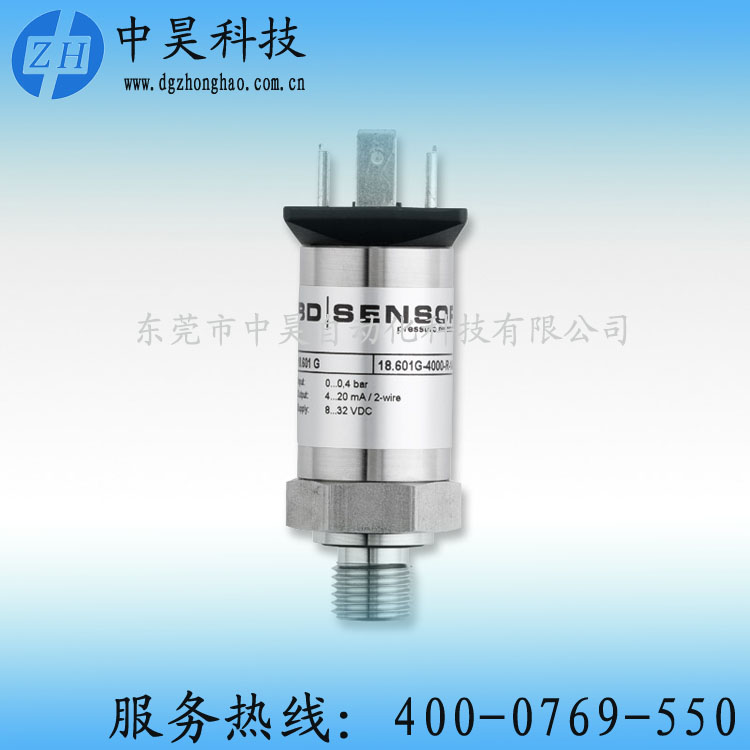

一、壓力變送器
壓力變送器也稱差變送器,主要由測壓元件傳感器、模塊電路、顯示表頭、表殼和過程連接件等組成。它能將接收的氣體、液體等壓力信號轉變成標準的電流電壓信號,以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。
壓力變送器的測量原理是:流程壓力和參考?jí)毫Ψ謩e作用于集成硅壓力敏感元件的兩端,其差壓使硅片變形(位移很小,僅μm級),以使硅片上用半導體技術制成的全動態惠斯登電橋在外部電流源驅動下輸出正比于壓力的mV級電壓信號。由于硅材料的強性極佳,所以輸出信號的線性度及變差指標均很高。工作時,壓力變送器將被測物理量轉換成mV級的電壓信號,并送往放大倍數很高而又可以互相抵消溫度漂移的差動式放大器。放大后的信號經電壓電流轉換變換成相應的電流信號,再經過非線性校正,最后產生與輸入壓力成線性對應關系的標準電流電壓信號。
壓力變送器根據測壓范圍可分成一般壓力變送器(0.001MPa~20MP3)和微差壓變送器(0~30kPa)兩種。
二、液位變送器
1、浮球式液位變送器
浮球式液位變送器由磁性浮球、測量導管、信號單元、電子單元、接線盒及安裝件組成。
一般磁性浮球的比重小于0.5,可漂于液面之上并沿測量導管上下移動。導管內裝有測量元件,它可以在外磁作用下將被測液位信號轉換成正比于液位變化的電阻信號,并將電子單元轉換成4~20mA或其它標準信號輸出。該變送器為模塊電路,具有耐酸、防潮、防震、防腐蝕等優點,電路內部含有恒流反饋電路和內保護電路,可使輸出最大電流不超過28mA,因而能夠可靠地保護電源并使二次儀表不被損壞。
2、浮簡式液位變送器
浮筒式液位變送器是將磁性浮球改為浮筒,它是根據阿基米德浮力原理設計的。浮筒式液位變送器是利用微小的金屬膜應變傳感技術來測量液體的液位、界位或密度的。它在工作時可以通過現場按鍵來進行常規的設定操作。
3、靜壓或液位變送器
該變送器利用液體靜壓力的測量原理工作。它一般選用硅壓力測壓傳感器將測量到的壓力轉換成電信號,再經放大電路放大和補償電路補償,最后以4~20mA或0~10mA電流方式輸出。
三、一體化溫度變送器
一體化溫度變送器一般由測溫探頭(熱電偶或熱電阻傳感器)和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內,從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。
熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫?zé)犭娮栊盘?hào)轉換放大后,再由線性電路對溫度與電阻的非線性關系進行補償,經V/I轉換電路后輸出一個與被測溫度成線性關系的4~20mA的恒流信號。
熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后,再帽由線性電路消除熱電勢與溫度的非線性誤差,最后放大轉換為4~20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故,變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時,變送器會輸出最大值(28mA)以使儀表切斷電源。
一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。
一體化溫度變送器的輸出為統一的4~20mA信號;可與微機系統或其它常規儀表匹配使用。也可用戶要求做成防爆型或防火型測量?jī)x表。
