什么是壓力變送器?
作者:admin   發布時間:2015/10/15 17:12:22   瀏覽次數:2255

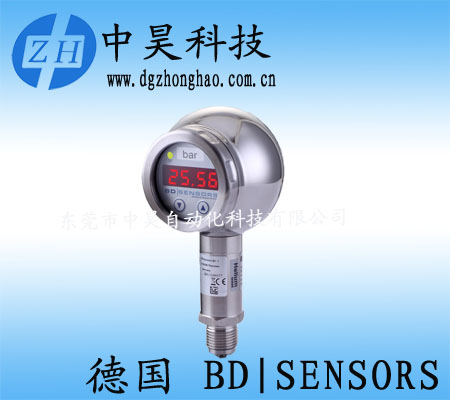

壓力變送器的工作原理,當壓力直接作用在測量膜片的表面,使膜片產生微小的形變,測量膜片上的高精度電路將這個微小的形變變換成為與壓力成正比的高度線性、與激勵電壓也成正比的電壓信號,然后采用專用芯片將這個電壓信號轉換為工業標準的4-2OmA電流信號或者1-5V電壓信,由于測量膜片采用標準話集成電路,內部包含線性及溫度補償電路,所以可以做到高精度和高穩定性,變送電路采用專用的兩線制芯片,可以保證輸出兩線制4-2OmA電流信號,方便現場接,使用被測介質廣泛,可測油、水及與316不銹鋼和304不銹鋼兼容的糊狀物,具有一定的防腐能力;壓力變送器具有以下優點:高準確度、高穩定性、選用進口原裝傳感器,線性好,溫度穩定性高;體積小、重量輕、安裝、調試、使用方便;不銹鋼全封閉外殼,防水好;壓力傳感器直接感測被測液位壓力,不受介質起泡、沉積的影響。
如何選型:
變送器要測量什么樣的壓力,先確定系統中要測量壓力的量程,壓力的最大值,一般而言,需要選擇一個具有比最大值還要大1.5倍左右的壓力量程的變送器。這主要是在很多系統,特別是水壓測量和加工處理中,有峰值和持續不規則的上下波動,這種瞬間的峰值能破壞壓力傳感器,然而,由于這樣做會精度下降。于是,可以用一個緩沖器來降低壓力,但這樣會降低傳感器的響應速度。所以在選擇變送器時,要充分考慮壓力范圍,精度與其穩定性。
壓力介質要考慮的是壓力變送器所測量的介質,黏性液體、泥漿會堵上壓力接口,溶劑或有腐蝕性的物質會不會破壞變送器中與這些介質直接接觸的材料。一般的壓力變送器的接觸介質部分的材質采用的是316不銹鋼,如果介質對316不銹鋼沒有腐蝕性,那么基本上所有的壓力變送器都適合對介質壓力的測量;如果介質對316不銹鋼有腐蝕性,那么就要采用化學密封,這樣不但起到可以測量介質的壓力,也可以有效的阻止介質與壓力變送器的接液部分的接觸,從而起到保護壓力變送器,延長了壓力變送器的壽命.
變送器需要多大的精度?決定精度的有非線性、遲滯性、非重復性、溫度、零點偏置刻度、溫度的影響,精度越高,價格也就越高。每一種電子式的測量計都會有精度誤差,但是由于各個國家所標的精度等級是不一樣的。
變送器的溫度范圍,通常一個變送器會標定兩個溫度范圍,即正常操作的溫度范圍和溫度可補償?shù)姆秶?。正常操作溫度范圍是指變送器在工作狀態下不被破壞的時候的溫度范圍,在超出壓力變送器溫度補償范圍時,可能會達不到其應用的性能指標。溫度補償范圍是一個比操作溫度范圍小的典型范圍。在這個范圍內工作,變送器肯定會達到其應有的性能指標。溫度變從兩方面影響著其輸出,一是零點漂移;二是影響滿量程輸出。如:滿量程的+/-X%/℃,讀數的+/-X%/℃,在超出溫度范圍時滿量程的+/-X%,在溫度補償范圍內時讀數的+/-X%,如果沒有這些參數,會導至在使用中的不確定性。變送器輸出的變化到度是由壓力變化引起的,還是由溫度變化引起的。溫度影響是了解如何使用變送器時最復雜的一部分。
需要得到怎樣的輸出信號:mV、V、mA及頻率輸出數字輸出,選擇怎樣的輸出取決于多種因素,包括變送器與系統控制器或顯示器間的距離,是否存在“噪聲”或其他電子干擾信號。是否需要放大器,放大器的位置等。對于許多變送器和控制器間距離較短的OEM設備,采用mA輸出的變送器最為經濟而有效的解決方法,如果需要將輸出信號放大,最好采用具有內置放大的變送器。對于遠距離傳輸出或存在較強的電子干擾信號,最好采用mA級輸出或頻率輸出。如果在RFI或EMI指標很高的環境中,除了要注意到要選擇mA或頻率輸出外,還要考慮到特殊的保護或過濾器。
選擇怎樣的勵磁電壓:輸出信號的類型決定選擇怎么樣的勵磁電壓,多放大變送器有內置的電壓調節裝置,能夠得到的一個工作電壓決定是否采用帶有調節器的傳感器,選擇傳送器時要綜合考慮工作電壓與系統造價。
是否需要具備互換性的變送器:確定所需的變送器是否能夠適應多個使用系統。一般來講,這一點很重要。尤其是對于OEM產品,一旦將產品送到客戶手中,那么客戶用來校準的花銷是相當大的。如果產品具有良好的互換性,那么即使是改變所用的變送器,也不會影響整個系統的效果。
變送器超時工作后需要保持穩定度:大部分變送器在經過超時工作后會產生“漂移”,因此很有必要在購買前了解變送器的穩定度,這種預先的工作能減少將來使用中會出現的種種麻煩。
變送器的封裝:變送器的封裝,尤其往往容易忽略是它的機架,然而這一點在以后使用中會逐漸暴露出其缺點。在選購傳送器傳一定要考慮到將來變送器的工作環境,濕度如何,怎樣安裝變送器,會不會有強烈的撞擊或振動等。
10、在變送器與其它電子設備間采用怎樣的連接:是否需要采用短距離連接,若是采用長距離連接,是否需要采用一個連接器。
5安裝說明在安裝使用壓力變送器前應詳細閱讀產品樣本及使用說明書,安裝時壓力接口不能泄露,確保量程及接線正確。壓力傳感器及變送器的外殼一般需接地,信號電纜線不得與動力電纜混合鋪設,傳感器及變送器周圍應避免有強電磁干擾。
使用說明日常維護
檢查安裝孔的尺寸:如果安裝孔的尺寸不合適,傳感器在安裝過程中,其螺紋部分就很容易受到磨損。這不僅會影響設備的密封性能,而且使壓力傳感器不能充分發揮作用,甚至還可能產生安全隱患。只有合適的安裝孔才能夠避免螺紋的磨損(螺紋工業標準1/2-20UNF2B),通常可以采用安裝孔測量?jī)x對安裝孔進行檢測,以做出適當?shù)恼{(diào)整。
保持安裝孔的清潔:保持安裝孔的清潔并防止熔料堵塞對保證設備的正常運行來說十分重要。在擠出機被清潔之前,所有的壓力傳感器都應該從機筒上拆除以避免損壞。在拆除傳感器時,熔料有可能流入到安裝孔中并硬化,如果這些殘余的熔料沒有被去除,當再次安裝傳感器時就可能造成其頂部受損。清潔工具包能夠?qū)⑦@些熔料殘余物去除。然而,重復的清潔過程有可能加深安裝孔對傳感器造成的損壞。如果這種情況發生,就應當采取措施來升高傳感器在安裝孔中的位置。
選擇恰當?shù)奈恢茫寒?dāng)壓力傳感器的安裝位置太靠近生產線的上游時,未熔融的物料可能會磨損傳感器的頂部;如果傳感器被安裝在太靠后的位置,在傳感器和螺桿行程之間可能會產生熔融物料的停滯區,熔料在那里有可能產生降解,壓力信號也可能傳遞失真;如果傳感器過于深入機筒,螺桿有可能在旋轉過程中觸碰到傳感器的頂部而造成其損壞。一般來說,傳感器可以位于濾網前面的機筒上、熔體泵的前后或者模具中。
仔細清潔;在使用鋼絲刷或者特殊化合物對擠出機機筒進行清潔前,應該將所有的傳感器都拆卸下來。因?yàn)檫@兩種清潔方式都可能會造成傳感器的震動膜受損。當機筒被加熱時,也應該將傳感器拆卸下來并使用不會產生磨損的軟布來擦拭其頂部,同時傳感器的孔洞也需要用清潔的鉆孔機和導套清理干凈。
保持干燥:盡管傳感器的電路設計能夠經受苛刻的擠出加工環境,但是多數傳感器也不能絕對防水,在潮濕的環境下也不利于正常運行。因此,需要保證擠出機機筒的水冷裝置中的水不會滲漏,否則會對傳感器造成不利影響。如果傳感器不得不暴露在水中或潮濕的環境下,就要選擇具有極強防水性的特殊傳感器。
避免低溫干擾:在擠出生產過程中,對于塑料原料而言,從固體到熔融狀態應當具有充足的“浸透時間”。如果擠出機在開始進行生產前還沒有達到操作溫度,那么傳感器和擠出機都會受到一定程度的損壞。另外,如果傳感器從冷的擠出機上被拆除,材料就可能粘附在傳感器頂部引起震動膜的損壞。因此,在拆除傳感器之前,應確認機筒的溫度足夠高,機筒內部的物料處于軟化狀態下。
防止壓力過載:即使壓力傳感器測壓范圍的過載設計最高能夠達到50%(超出最大量程的比率),從設備運行的安全角度考慮也應該盡量避免冒險,最好選擇被測壓力處于量程范圍之內的傳感器。在通常情況下,所選傳感器的最佳量程應該是被測壓力的2倍,這樣即使擠出機在極高的壓力下運行,也能避免壓力傳感器受到損壞。壓力變送器要求每周檢查一次,每個月檢驗一次,主要是清除儀器內的灰塵,對電器元件認真檢查,對輸出的電流值要經常校對,壓力變送器內部是弱電,一定要同外界強電隔開。
