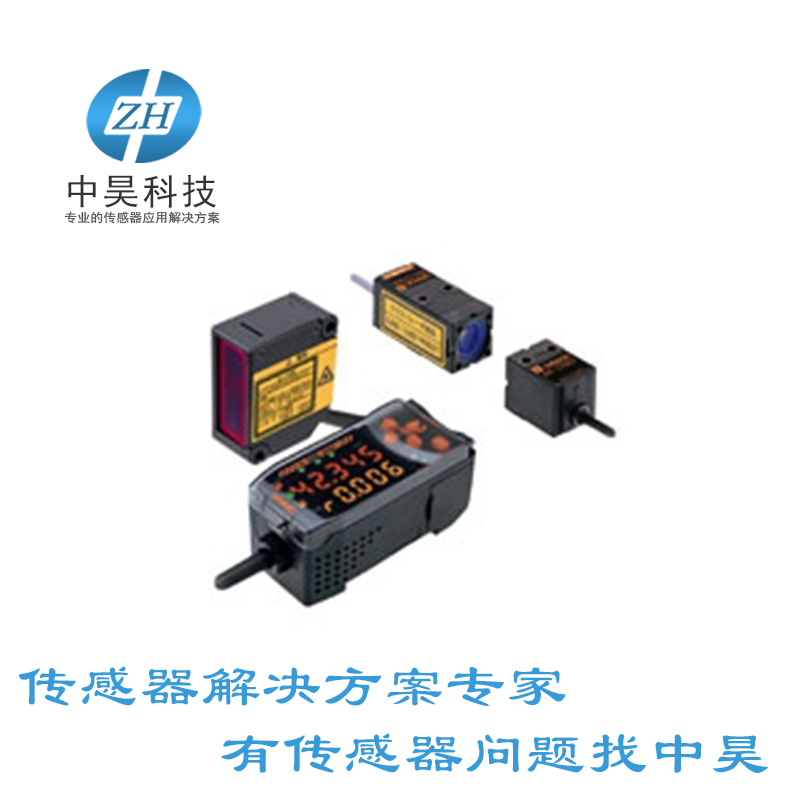

小巧的機身中裝載各種智能功能
備有各種激光型
1、世界最小·最輕、反射型8種、對射型4種。
2、光量模式切換、高性能激光光電。
3、「使用方便」的操作性增強。
4、增加了「均值保持」「延遲保持」功能。
5、Smart Monitor V3登場。
|
額定值/性能
傳感器探頭部（反射型）
|
項目型號
|
ZX-LD40
|
ZX-LD100
|
ZX-LD300
|
ZX-LD30V
|
ZX-LD40L
|
ZX-LD100L
|
ZX-LD300L
|
ZX-LD30VL
|
|
光學方式
|
擴散反射
|
正反射
|
擴散反射
|
正反射
|
|
光源（發光波長）
|
可視光半導體激光（波長650nm、1mW以下、等級2）
|
|
測定中心距離
|
40mm
|
100mm
|
300mm
|
30mm
|
40mm
|
100mm
|
300mm
|
30mm
|
|
測定范圍
|
±10mm
|
±40mm
|
±200mm
|
±2mm
|
±10mm
|
±40mm
|
±200mm
|
±2mm
|
|
光束形狀
|
點狀
|
線狀
|
|
光束直徑 ＊1
|
φ50μm
|
φ100μm
|
φ300μm
|
φ75μm
|
75μm
×2mm
|
150μm
×2mm
|
450μm
×2mm
|
100μm
×1.8mm
|
|
分辨率 ＊2
|
2μm
|
16μm
|
300μm
|
0.25μm
|
2μm
|
16μm
|
300μm
|
0.25μm
|
線性 ＊3
|
±0.2%F.S.
（全范圍）
|
±0.2%F.S.
（80～
120mm）
|
±2%F.S.
（200～
400mm）
|
±0.2%F.S.
（全范圍）
|
±0.2%F.S.
（32～
48mm）
|
±0.2%F.S.
（80～
120mm）
|
±2%F.S.
（200～
400mm）
|
±0.2%F.S.
（全范圍）
|
|
溫度特性 ＊4
|
±0.03%F.S./℃ （但， ZX-LD300/ZX-LD300L是±0.1%F.S./℃）
|
|
使用環境照明度
|
受光面照度,白熾燈：3,000lx以下
|
|
周圍溫度
|
動作時：0～＋50℃、保存時：-15～＋60℃ （不結冰和凝露）
|
|
周圍濕度
|
動作時、保存時：35～85％RH （不結冰和凝露）
|
|
絕緣阻抗
|
20MΩ以上(DC500V兆歐表)
|
|
耐電壓
|
AC1,000V 50/60Hz 1min
|
|
振動（耐久)
|
10～150Hz 復振幅0.7mm X、Y、Z各方向 80min
|
|
沖擊（耐久）
|
300m/s2 6方向各3次（上下、左右、前后）
|
|
保護構造
|
IEC規格 IP50
|
IEC規格
IP40
|
IEC規格 IP50
|
IEC規格
IP40
|
|
連接方式
|
接插件中繼線（標準導線長500mm）
|
|
質量（捆包狀態）
|
約150g
|
約250g
|
約150g
|
約250g
|
|
材質
|
外殼：聚對苯二甲酸丁二醇酯
罩：鋁，透鏡部：玻璃
|
外殼、罩：
鋁
透鏡部：玻
璃
|
外殼：聚對苯二甲酸丁二醇酯罩：鋁，
透鏡部：玻璃
|
外殼、罩：
鋁
透鏡部：玻
璃
|
|
附屬品
|
使用說明書，激光警告標簽（英文）
|
注. 反射率高地物體，載測定范圍以外測定時會有錯誤檢測。
＊1. 光束直徑：時測定中心距離的值（實力值），定義為中心光度的1/e2 （13.5％）。
＊1. 在定義區域外有漏光，對象物的周圍比對象物反射率高時，會有錯誤的檢測。
＊2. 分辨率：表示連接在ZX-LDA時線性輸出的搖擺的寬度（±3δ）。
＊1.（設定ZX-LDA的平均旋轉次數為4,096次，表示以苯公司標準對象物（白陶瓷）為中心距離時的測定值）。
＊3. 線性：表示在測定本公司標準對象物時唯一機輸出的理想線性的誤差。
＊1. 根據對象物，其線性性或測定值有時會有變化。
＊4. 溫度特性：傳感器部和對象物（本公司標準對象物）之間用鋁的夾具固定時的值。（用測定中心距離來測定）
傳感器探頭部（對射型）
|
項目
|
型號
|
ZX-LT001
|
ZX-LT005
|
ZX-LT010
|
ZX-LT030
|
|
光學方式
|
對射型
|
|
光源（發光波長）
|
可視光半導體激光（波長650nm、JIS等級1）
|
紅色半導體（波長650nm、JIS等級1）
|
|
最大輸出
|
0.2mW以下
|
0.35mW以下
|
0.2mW以下
|
|
測定寬度
|
φ1mm
|
φ1～2.5mm
|
5mm
|
10mm
|
30mm
|
|
測定距離
|
0～500mm
|
500～2,000mm
|
0～500mm
|
最小檢測物體
|
φ8μm
不透明體
|
φ8～50μm
|
不透明體
φ0.05mm
|
不透明體
φ0.1mm
|
不透明體
φ0.3mm不透明體
|
|
分辨率 ＊1
|
4μm ＊2
|
——
|
4μm ＊3
|
12μm ＊4
|
|
溫度特性
|
0.2％F.S./℃
|
±0.3%F.S../℃
|
|
使用環境照明度
|
受光面照度,白熾燈：10,000lx以下
|
|
周圍溫度
|
動作時：0～＋50℃、保存時：-25～＋70℃ （不結冰、結露）
|
|
保護構造
|
IEC規格 IP40
|
|
連接方式
|
接插件中繼型（標準導線長500mm）
|
——
|
|
導線延長
|
占用延長導線，可以延長到10m
|
——
|
|
質量（捆包狀態）
|
約220g
|
約450g
|
|
材質
|
外殼：聚醚亞氨、外殼罩：聚碳酸脂、前面罩：玻璃
|
外殼、外殼罩：聚碳酸脂、前面罩：玻璃
|
|
擰緊扭距
|
0.3N·m以下
|
——
|
附屬品
|
光軸調整工具、傳感器探頭部放大器單元部連接導線
（1.5m）、使用說明書
|
安裝零件、傳感器探頭部放大器單元部連接導線
使用說明書
|
＊1. 將連接放大器單元部時線性輸出的搖擺寬度（±3δ）換算成檢測寬度時的值。
＊2. 平均次數為64次時。在32次時是5μm。將檢測寬度為φ1mm的中心附近用最小檢測物體來遮光時的數值。
＊3. 平均次數為64次時。在32次時是5μm。
＊4. 平均次數為64次時。在32次時是15μm。
放大器單元部
|
項目
|
型號
|
ZX-LDA11-N
|
ZX-LDA41-N
|
|
測定周期
|
150μs
|
|
設定可能平均次數＊1
|
1/2/4/8/16/32/64/128/256/512/1,024/2,048/4,096次
|
|
溫度特性
|
反射型探頭連接：0.01％F.S./℃、對射型探頭連接：0.1％F.S/℃
|
|
線性輸出 ＊2
|
4～20mA/F.S. 最大負荷阻抗300Ω±4V(±5V、1～5V ＊3)輸出電阻抗100Ω
|
判定輸出（HIGH/PASS/
LOW：3輸出） ＊1
|
NPN集電極開路輸出 DC30V 50mA以下
殘留電壓1.2V以下
|
PNP集電極開路輸出DC30V 50mA以下
殘留電壓2V以下
|
激光OFF輸入/
零復位輸入/
定時輸入/復位
|
ON時:0V短路或1.5V以下,
OFF時:開放(漏電流0.1mA以下)
|
ON時:電源電壓短路或電源電壓-1.5V以內,
OFF時:開放(漏電流0.1mA以下)
|
|
功能
|
測定值顯示/設定值·光通電值·分辨率顯示/定標/顯示消燈模式/ECO模式/顯示位數變更/
樣本保持/峰值保持/谷值保持/峰值對谷值保持/自動峰值保持/自動谷值保持/強度模式/
零復位/初始復位/ON延遲計時/OFF延遲計時/單觸發計時/微分/靈敏度選擇保護鉗式轉換/閾值直接設定/
定位示教/2點示教/自動示教/Hys寬度可變/定時輸入/復位輸入/監控焦點/(A-B)演算＊4/(A+B)演算 ＊4/
互相干擾 ＊4/激光退化化檢測/零復位存儲/功能固定
|
顯示燈
|
動作顯示燈:high(橙色)、pass(綠色)、low(黃色)、7區分?jǐn)?shù)字主顯示(紅色)、
7區分?jǐn)?shù)字伺服顯示(黃色)、激光 ON(綠色)、歸零(綠色)、允許顯示(綠色)
|
|
電源電壓
|
DC12～24V±10％ 脈動(p-p)10％以下
|
|
消耗電流
|
電源電壓DC24V時， 140mA以下（連接傳感器時）
|
|
周圍溫度
|
動作時：0～＋50℃、保存時：-15～＋60℃ （不結冰、結露）
|
|
周圍濕度
|
動作時、保存時：35～85％RH （不結露）
|
|
絕緣阻抗
|
20MΩ以上（DC500V兆歐表）
|
|
耐電壓
|
AC1,000V 50/60Hz 1min
|
|
振動(耐久)
|
10～150Hz 復振幅0.7mm X、Y、Z各方向 80min
|
|
沖擊(耐久)
|
300m/s2 6方向各3次（上下、左右、前后）
|
|
連接方式
|
導線引出式（標準導線長2m）
|
|
質量(捆包固態)
|
約350g
|
|
材質
|
外殼
|
聚對苯二甲酸丁二甲醇酯
|
|
罩聚
|
碳酸脂
|
|
附屬品
|
使用說明書
|
|
＊1. 線性輸出的應答速度是以（測定周期）× （設定平均次數＋ 1 次）來計算 的。（靈敏度固定時） 判定輸出的應答速度是以（測定周期）×（設定平均次數＋1次）來計算的。 （靈敏度固定時）
|
＊2. 電流·電壓,是以在放大器單元底面的開關來進行轉換的。
＊3. 可以用監控焦點功能來設定。
＊4. 需要演算單元(ZX-CAL2)。
|
演算單元部
|
項目
|
型號
|
ZX-CAL2
|
適用智能傳感器
放大器單元
|
ZX-LD11-N/41-N/
ZX-EDA11/41/ZX-TDA11/41
|
|
消耗電流
|
12mA以下(適用放大器單元部提供)
|
周圍溫度
|
動作時：0～＋50℃、保存時：-15～＋60℃ （不結冰和凝露）
|
周圍濕度
|
動作時、保存時：35～85％RH （不結冰
和凝露）
|
|
連接方式
|
接插件型
|
|
耐電壓
|
AC1,000V 50/60Hz 1min
|
|
絕緣阻抗
|
100MΩ以上(DC500V兆歐表)
|
|
振動(耐久)
|
10～150Hz 復振幅0.7mm
X、Y、Z各方向 80min
|
|
沖擊(耐久)
|
300m/s2 6方向3次（上下、左右、前后）
|
|
材質
|
顯示部
|
丙烯基
|
|
外殼
|
ABS樹脂
|
|
質量(捆包狀態)
|
約50g
|
|
附屬品
|
使用說明書
|
ZX用通信接口單元部
|
項目
|
形式
|
ZX-SF11
|
消耗電流
|
消耗電流60mA以下（放大器單元部分提供）
|
連接放大器單元的
型號
|
ZX系列
|
連接放大器單元的
版本
|
ZX-LDA□1-N Ver. 1.000以上
ZX-EDA□1 Ver. 1.100以上
ZX-TDA□1 Ver. 1.000以上
|
放大器單元連接可
能的臺數
|
5臺
|
通
信
功
能
|
通信端口
|
RS-232C端口（D-SUB 9針 連接器）
|
|
通信協議
|
CompoWay/F ＊
|
|
通信速度
|
38,400bps
|
數據構成
|
數據位 8、奇偶性、起始位 1 停止位 1、
|
顯示燈
|
電源：綠、傳感器通信：綠、傳感器通信
錯誤：紅、外部端末通信：綠、外部端末
通信錯誤：紅
|
周圍溫度
|
動作時：0～＋50℃、保存時：-15～＋60℃
（不結冰和凝露）
|
周圍濕度
|
動作時、保存時：35～85％RH （不結冰
和凝露）
|
|
絕緣阻抗
|
20MΩ以上(DC500V兆歐表)
|
|
耐電壓
|
AC1,000V 50/60 Hz 1分鐘 漏電流 10mA以
下
|
材質
|
聚對苯二甲酸丁二甲醇酯聚碳酸脂
|
|
附屬品
|
使用說明書、夾子2個
|
|
|
|
