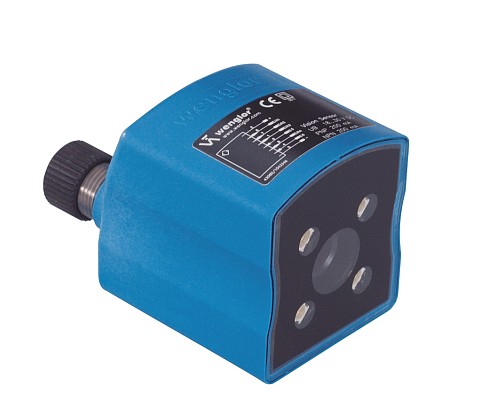

視覺傳感器BS40C0W20

• 產品品牌：德國威格勒 WENGLOR
• 產品優勢：不受材料、物態、色彩或透明度的影響 - wenglor 超聲波傳感器幾乎能夠檢測到所有的物體。 甚至連液體、泡沫、顆?；蚍勰?，超聲波傳感器也能夠可靠探測。 傳感
• 服務熱線：13802371696,13902699410

視覺傳感器

BS40C0W20

• 可自定義編程的輸出和輸入端
• 在傳感器中可以保存10個項目
• 自動對焦
• 通過數字輸入端選擇項目

這種wenglor視覺傳感器將攝相機、透鏡、照明系統和分析單元并入一個緊湊的外殼中，尤其適合于對象顏色在應用狀況中意義重大(Bildchip color)或干擾范圍需要消隱的情況。傳感器功能不受位置的影響?？梢院唵慰煽康貙崿F分類、尺寸識別和合格/不合格識別。通過USB 2.0為現場和診斷圖存檔。

光學數據

工作范圍	> 20 mm
分辨率	640 × 480 像素
圖像芯片	顏色
光線類型	白光
使用壽命(Tu = +25 °C)	100000 h
風險組(EN 62471)	1
視野	參見表 1
圖像刷新率	100 Hz

電氣數據

供電電壓	18...30 V DC
電流消耗(Ub = 24 V)	< 200 mA
響應時間	> 10 ms
溫度范圍	0...40 °C
轉換輸出端數量	4
切換輸出端壓降	< 1,5 V
切換輸出端切換電流	200 mA
抗短路	是
反極性保護	是
數字輸入端數量	2
防護類別	III

機械數據

調整方式	USB 2.0
外殼材料	塑料
防護等級	IP67
接口類型	M12 × 1；8針

功能數據

存在監控	是
對比像素	是
形狀分析	是
參照圖對比	是

輸出功能

可編程的PNP/NPN/推挽式	是
可切換的常閉/常開觸點	是
Ready輸出端	是
照明輸出端	是
USB接口	是



表1

工作間距	20 mm	200 mm	1000 mm
視野	16 × 12 mm	120 × 90 mm	600 × 450 mm

接線圖

操作面板

• 01 = 切換狀態指示器
• 66 = USB狀態
• 67 = Busy
• 70 = 運行 / 觸發

標定尺寸圖

尺寸（單位：毫米，1 毫米= 0.03937 英寸）

補充的產品

保護殼套裝ZSV-0x-01

偏振鏡ZVPB40001

泛光燈ZFFx09-0x

環形燈ZFRx11-0x

聚光燈ZFSx08-0x

聚光燈ZFSx10-0x

連接線BG2BSW1-08M
