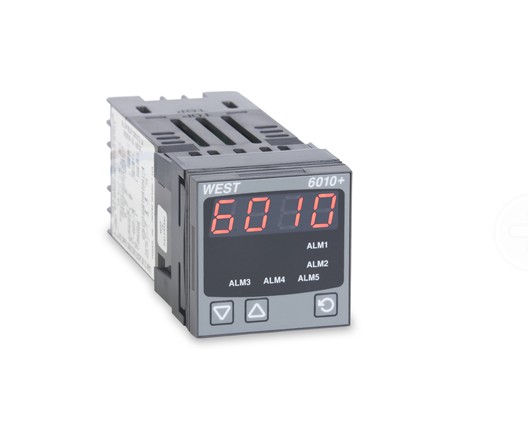

WEST P6010控制器

• 紅色或綠色顯示
• 4位數碼顯示
• 最多3個過程報警
• 變送器電源
• 最大/最小值保持
• 工程單位
• 變送輸出
• 計算機組態

特點
尺寸規格	1/16DIN、 1/8DIN。
輸出配置	最多3個輸出，其中最多3個報警輸出，最多1個變送輸出和1個變送器電源輸出。
報警類型	過程高/低報警、邏輯與/或報警。
顯示內容	過程值、最大/最小值、上次復位后報警持續時間。
顯示單位	°C/°F以及其它單位的標簽。
人機界面	3鍵操作，4位13mm LED顯示（紅色或綠色），3 個LED指示燈。
計算機組態	離線計算機組態(不需通訊選件)。
輸入
熱電偶	J、 K、 R、 S、 T、B、N。
RTD	3 線 PT100， 每線最大阻值50Ω，(三線要平衡)。
線性直流	0~20mA、4~20mA、0~50mV、10~50mV，0~5V、1~5V、0~10V、2~10V，量程-1999~9999，小數點位置可調。
阻抗	熱電偶和mV輸入時>10MΩ、mA 輸入時為4.7Ω。
精度	滿量程的±0.1%±1LSB(J、T熱電偶為±0.1%，熱電偶輸入時冷端補償誤差<0.7°C)
采樣頻率	每秒4次，14為A/D精度。
傳感器斷路檢測	<2秒（0~20mA除外)，控制輸出關閉，熱電偶和mV輸入時顯示高報警，PT100、V和mA輸入時顯示低報警。
輸出和選件
報警繼電器1	SPDT 2A 240V AC 繼電器，壽命>500,000。標準配置。
報警2/3輸出繼電器	SPDT 2A 240V AC 繼電器，壽命>500,000。
變送輸出	0~20mA、4~20mA、0~5V、0~10V，最大負載500Ω，精度±0.25%。
變送器電源	20-28V DC (額定輸出24V )，最大負載910Ω(22mA /20V)。
遙控復位	干節點或數字輸入，用于將自鎖繼電器復位。
通訊	2 線RS485，波特率1200~9600，ASCII或Modbus 。
操作環境
溫度和濕度	0~55°C(儲存溫度-20~80°C）相對濕度20%~95%。
電源	90~264V 50/60Hz（22~65V AC/22~55V DC可選)，功耗 4 W。
前面板防護	IEC IP66/NEMA 4(背部防護IP20)。
認證	CE、UL、Ulc。
