·基礎數據

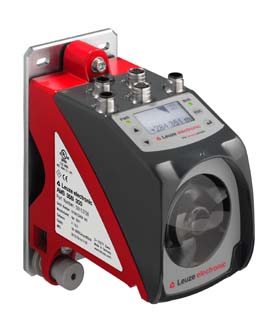

··系列AMS 300
·特性參數
··MTTF75 年
·光學數據
··光源激光,紅色
·激光等級2,IEC/EN 60825-1:2007
·測量數據
··測量范圍200 ... 40,000 mm
·絕對測量精度2 mm
·再現性(3σ)0.9 mm
·最大移動速率10 m/s
·電氣數據
··
性能數據
·
·供電電壓18 ... 30 V,DC
·接口
··類型RS 485
·
RS 485
·
·傳輸速度9,600 ... 115,200 Bd
·連接
··連接數量4 光束
·
連接1
·
·類型接頭
·設備上名稱總線輸入
·功能總線輸入, 數據接口
·螺紋規格M12
·類型插頭
·引腳數5 個引腳
·編碼B-編碼
·
連接2
·
·類型接頭
·設備上名稱總線輸出
·功能總線輸出, 數據接口
·螺紋規格M12
·類型插座
·引腳數5 個引腳
·編碼B-編碼
·
連接3
·
·類型接頭
·設備上名稱電源
·功能PWR/SW輸入/輸出, 供電電源
·螺紋規格M12
·類型插頭
·引腳數5 個引腳
·編碼A-編碼
·
連接4
·
·類型接頭
·設備上名稱服務
·功能維護接口
·螺紋規格M12
·類型插座
·引腳數5 個引腳
·編碼A-編碼
·機械數據
··設計方形
·尺寸(寬 x 高 x 長)84 mmx166.5 mmx159 mm
·外殼材料金屬,壓鑄鋅/鋁
·凈重2,450 g
·緊固類型壁掛安裝
·操作和顯示
··顯示類型LC顯示, LED
·操作控制小鍵盤
·環境數據
··環境溫度,工作-5 ... 50 °C
·環境溫度,儲藏-30 ... 70 °C
·相對濕度(不凝結)90 %
·認證
··防護等級IP 65
·安全等級III
·認證c UL US
