主要特點:
1、模擬量輸出加1個pnp開關輸出
2、自動同步 支持最多十個傳感器同時近距離工作
microsonic方型超聲波傳感器特點
型號 | ucs-15/CDD/QM |
2 x pnp |
350 mm |
檢測范圍 |
30 - 350 mm |
設計 | 圓柱形 M18 |
工作模式
|
接近開關/漫反射模式 反射板模式 窗口模式 |
超聲波傳感器特性 |
|
測量方法 |
回波傳播時間 |
換能器頻率 |
400 kHz |
盲區 |
65 mm |
檢測范圍 |
350 mm |
最大檢測范圍 |
600 mm |
分辨率/采樣頻率 |
0.18 mm |
重復精度 |
± 0.15 % |
精度 |
± 1 % (內置溫度漂移補償) |
電氣數據 | |
工作電壓 |
10 - 30 V d.c.,反極性保護 |
電壓脈動 |
± 10 % |
空載電流損耗 |
≤ 40 mA |
連接類型 |
5芯M12接插件 |
輸出量 |
|
輸出1 |
pnp開關量輸出:Imax = 200 mA (UB-2V), 常開/常閉,可調節,短路保護 |
輸出2 |
pnp開關量輸出:Imax = 200 mA (UB-2V), 常開/常閉,可調節,短路保護 |
開關回滯 |
2.0 mm |
開關頻率 |
25 Hz |
響應時間 |
24 ms |
上電延時 | < 300 ms |
輸入 | |
輸入1 |
com端輸入 自學習輸入 |
外殼 |
|
材質 |
銅套,鍍鎳,塑料零件,PBT |
超聲波換能器 |
泡沫聚氨酯,玻璃填充的環氧樹脂 |
防護等級EN 60529 |
IP 67 |
工作溫度 |
-25°C to +70°C |
儲存溫度 |
-40°C 到 +85°C |
重量 |
43 g |
更新版本 |
不銹鋼 高度耐化學性 |
技術特點/特性 |
|
溫度補償 |
否 |
控制裝置 |
com端輸入 |
設定范圍 |
Teach-in via com input on pin 5 LCA-2 with LinkControl |
Synchronisation |
是 |
多通道的 |
否 |
指示燈 |
2 x LED黃燈:開關狀態 |
microsonic方型超聲波傳感器使用特點

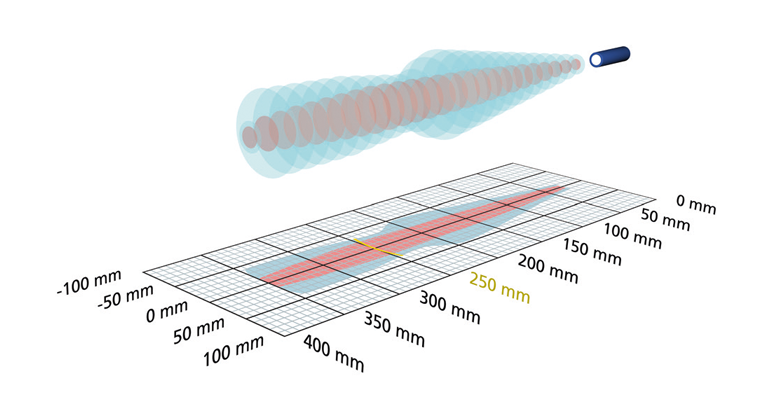

超聲波傳感器波形圖
1、適用于物體有無檢測,不受物體材質和顏色的影響。
2、microsonic超聲波傳感器智能化,簡單設定
3、檢測距離可達350mm。
4、microsonic超聲波傳感器靈敏度高,響應數度快。
5、設定簡單,易于設定操作。
6、檢測物料的有無和高度。
microsonic方型超聲波傳感器尺寸

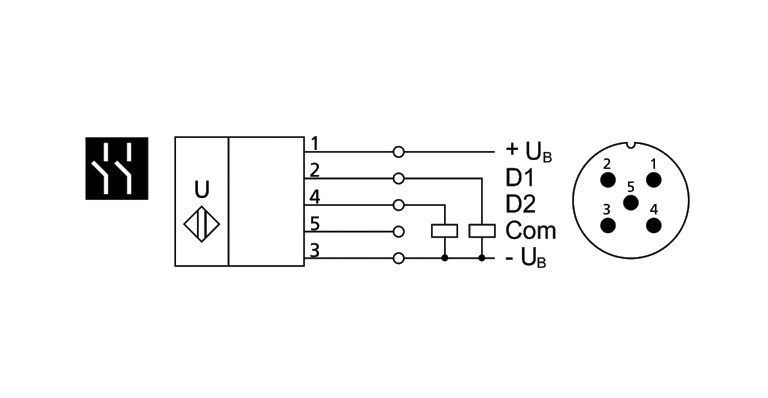

microsonic方型超聲波傳感器接線圖
