主要特點:
1、最多有3個pnp開關量輸出
2、自動同步
3、最多可實現10個傳感器的近距離同步工作

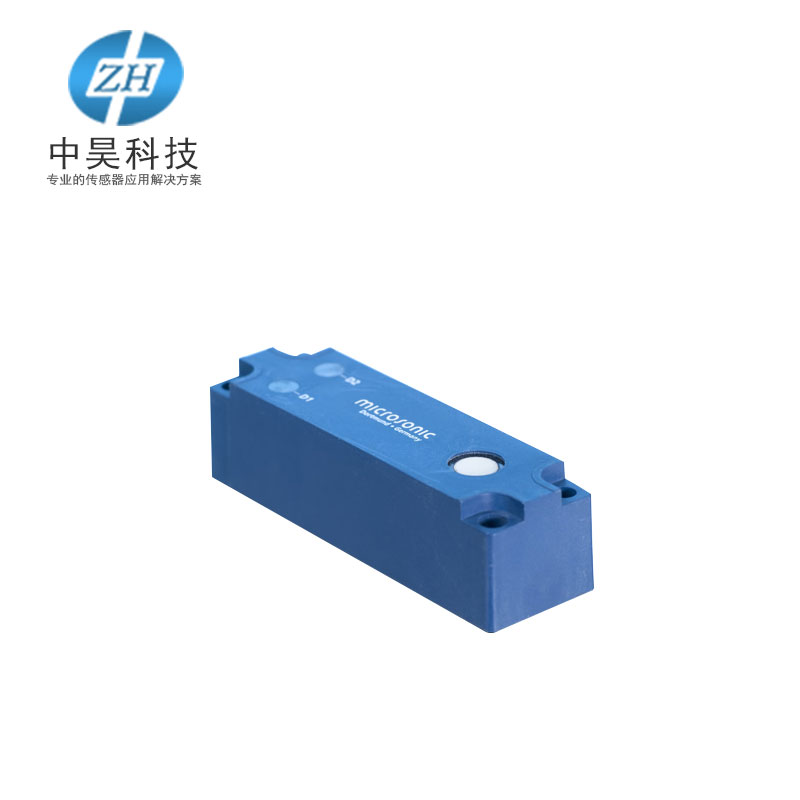

microsonic方型超聲波傳感器特點
型號 | ucs-15/CDD/QM |
1 x pnp |
600 mm |
檢測范圍 |
65 - 600 mm |
設計 | 膠體的 |
工作模式
|
接近開關/漫反射模式 反射板模式 窗口模式 |
特性
|
齊平的外殼 橫向聲波出口 |
超聲波傳感器特性 |
|
測量方法 |
回波傳播時間 |
換能器頻率 |
400 kHz |
盲區 |
65 mm |
檢測范圍 |
350 mm |
最大檢測范圍 |
600 mm |
分辨率/采樣頻率 |
0.18 mm |
重復精度 |
± 0.15 % |
精度 |
± 1 % (內置溫度漂移補償) |
電氣數據 | |
工作電壓 |
20 - 30 V d.c.,反極性保護 |
電壓脈動 |
± 10 % |
空載電流損耗 |
≤ 35 mA |
連接類型 |
4芯M8接插件 |
輸出量 |
|
輸出1 |
pnp開關量輸出:Imax = 200 mA (UB-2V), 常開/常閉,可調節,短路保護 |
開關回滯 |
2.0 mm |
開關頻率 |
25 Hz |
響應時間 |
24 ms |
上電延時 | < 300 ms |
輸入 | |
描述 |
通過已定義脈寬的方波信號實現外部同步 |
輸入1 |
com端輸入 |
外殼 |
|
材質 |
ABS |
超聲波換能器 |
泡沫聚氨酯,玻璃填充的環氧樹脂 |
防護等級EN 60529 |
IP 67 |
工作溫度 |
-25°C to +70°C |
儲存溫度 |
-40°C 到 +85°C |
重量 |
11 g |
技術特點/特性 |
|
溫度補償 |
否 |
控制裝置 |
1個按鍵 |
設定范圍 |
Teach-in via push-button |
Synchronisation |
是 |
多通道的 |
否 |
指示燈 |
1 x LED 綠燈:工作, 1 x LED 黃燈:開關狀態 |
特性 |
小型膠體設計 狹窄的聲場 |
microsonic方型超聲波傳感器使用特點
超聲波傳感器波形圖
1、適用于物體有無檢測,不受物體材質和顏色的影響。
2、microsonic超聲波傳感器智能化,簡單設定
3、檢測距離可達350mm。
4、microsonic超聲波傳感器靈敏度高,響應數度快。
5、設定簡單,易于設定操作。
6、檢測物料的有無和高度。

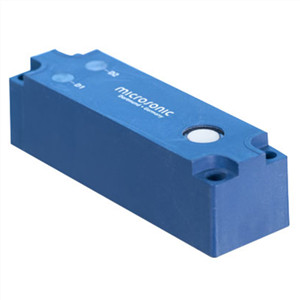

microsonic方型超聲波傳感器尺寸
緊湊的傳感器外殼
zws-15有20 mm x 32 mm x 12 mm 的尺寸。 外殼的設計和安裝和很多光電傳感器相匹配。這促進了超聲波傳感器在一些關鍵應用中的替換。
microsonic方型超聲波傳感器接線圖
microsonic方型超聲波傳感器應用
液位控制
測量微型井板的液位,微型井板用在醫學分析技術中。聲管可以直接放置在開口的上方;這樣使得準確定位更加容易。
